IC脚位怎么是反的呢？

录入：edatop.com 点击：

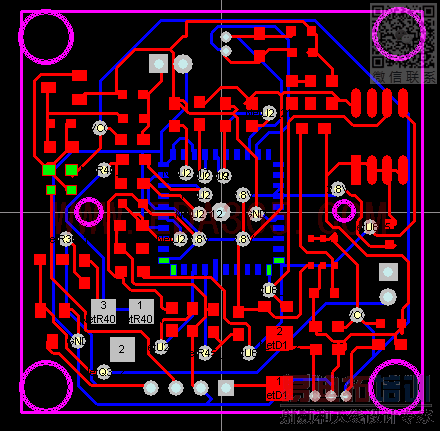

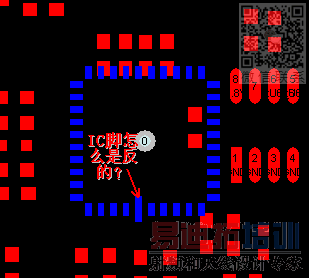

我画了一个两层板，把IC放在了第2层，没想到等我铺完铜的时候，一看：怎么IC脚位反了，从左至右应该是1.2.3.4.5、现在从图片上看脚位是从右往左数了

在底层是那样的吧

是不是我把IC放在了第2层，在PCB图上看的时侯IC应该是反的，因为没有把板反过来,而是从第1层看到第2层去了，是不是?请大侠指教！

你调到顶层看看是不是正的，是正的就没有问题！

器件放到底层后，标注的符号使跟随器件同时翻转的，所以你从正面看就像透视了一样，看到的就是反的了。

你放到底层如果想看到正常就应该想象着把板子反过来看，所以当你放到底层的时候就应该是反的，这里要注意哦，很多时候因为这个反正很容易出错的

多谢了，我知道了。这个问题困扰了我一段时间了。现在终于解开了。

学习学习
