关于AD Summer网络表的疑问
录入：edatop.com 点击：

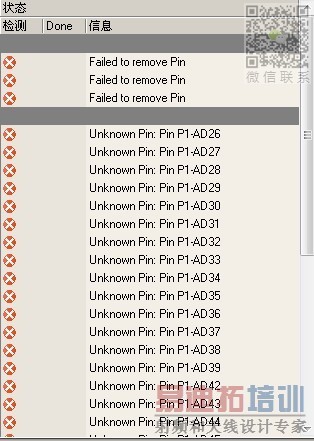

小弟在第一次画完原理图后,直接Updata到PCB中,没有任何报错....
但在改了一下原理图后,就出现下面的报错现象...检查PCB（还未布线）,发觉金手指背面的飞线缺失（之前是连上的）...
我在改动原理图的时候并未改动金手指、和金手指连接的器件,发生这种现象的确很奇怪...
望高手指点迷津...
但在改了一下原理图后,就出现下面的报错现象...检查PCB（还未布线）,发觉金手指背面的飞线缺失（之前是连上的）...
我在改动原理图的时候并未改动金手指、和金手指连接的器件,发生这种现象的确很奇怪...
望高手指点迷津...
原理图封装和pcb封装没有对应。
估计是原理图用1、2、3、4命名，而pcb则用ad1、2、3
先谢谢pkkong的回答...
但事实上原理图也是用AD1、AD2、AD3...命名的....
而且补充一下,A面（背面）并不是所用的PIN都没有飞线,而是AD26后开始没有飞线...
你修改原理图后有几张图?！要是多张的话应该是他导网络表的设置出了问题！
我修改后,原理图也只有一张....这问题到目前也没用解决...纳闷啊！
这个问题还没有高手解答一下吗?自己顶！
