四层PCB板(有经验的师傅请进入帮个忙）
录入：edatop.com 点击：

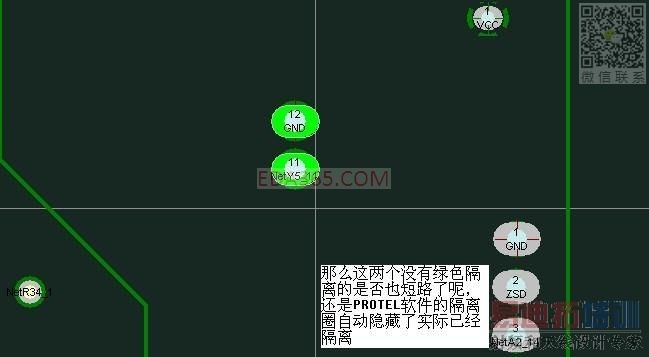

内容图片已作了详细描述主要是内电层有没有短路 疑惑！在此先谢谢了！

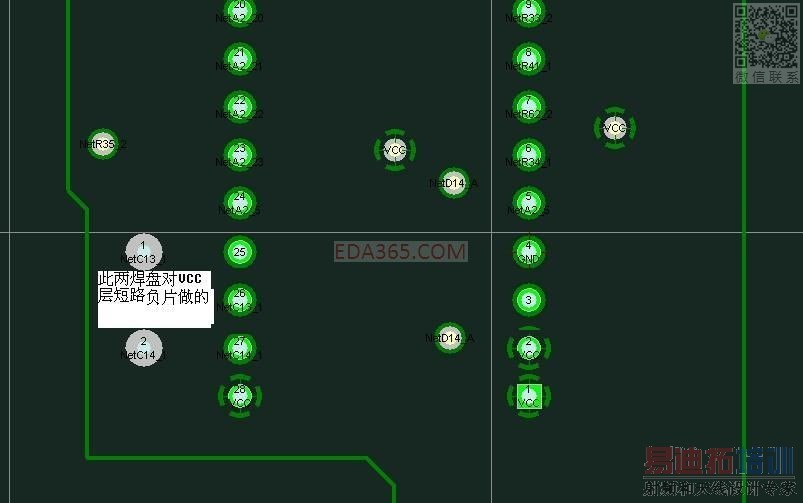

图片里有文字注明的是不是对VCC短路了呢（用负片做的）

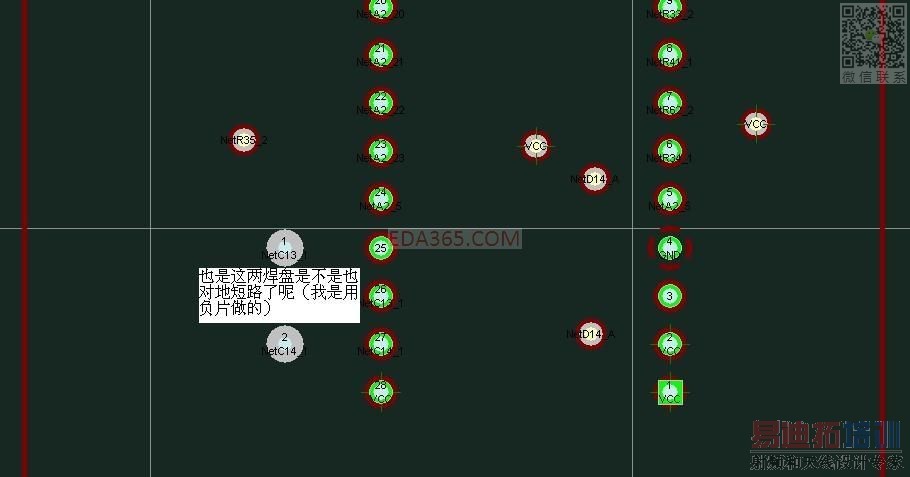

图片里有文字注明的是不是对地短路了呢（用负片做的）
如果负片不熟，何不直接用正片呢?
前辈只是给我提出了一个解决方安的思路而没有正面回答我的问题kuan
你不知道负片是什么，还是用正片。
正片就像你在顶层底层走线，顶层底层什么也没有，你画一条线就是一条走线，铜线。
负片，就是整个层上多是铜皮，你在上面画了条线，就是把铜掏空了，过孔通过就是把这个铜皮打了了孔出来。
不会用就用层，覆铜就是了
jimmy 的红外图片貌似是我以前发的。
还是没有明白负片是什么，，郁闷

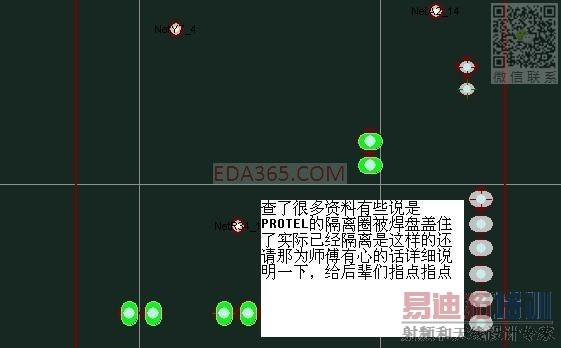

的确没有短路，是有隔离盘的，只不过因为焊盘环宽大于隔离盘，所以没有显示出来而已。如果你还是无法信任的话，可以生成GERBER，导入到CAM350或者GENESIS中看下就知道了！
负片是跟正片相对的，以上图为例，无图区域在生产出来之后就是铜皮，而在有图区域生产出来之后就是基材
说的极对这位仁兄,后辈们应该向上楼的多多学习
我都是用正片的 只是出来的PCB文件比较大 不熟负片的还是用正片比较好点
6楼应该说得没错，你可以把焊盘尺寸设置成和孔径一样大再看一下。
