AD 中怎么装可调变压器的引脚线画能45度
录入：edatop.com 点击：
AD里要做一个变压器元件库，输出为4个档，那个调档的触头怎么给搞成40度啊。帮帮指点一下

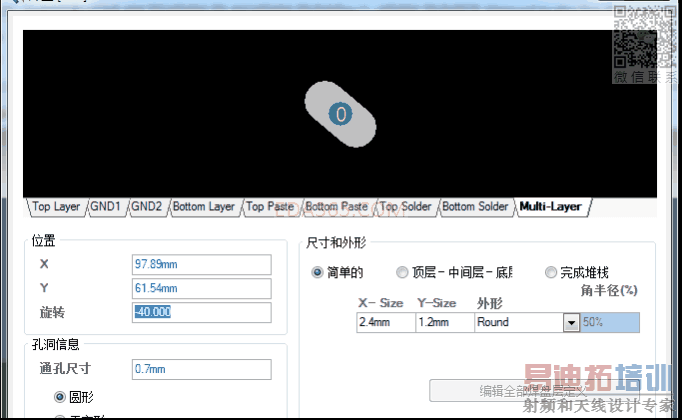

在编辑焊盘时，有角度选择的。
不是在PCB里面，是要在原理图里面搞成45度
无法办到，只能旋转整90度
我回过类似的问题。可以用变通的方法解决：在原理图元件编辑器里用画线工具画出45°管脚，顶端放置管脚（任意角度），设置管脚长度为0，不会影响管脚的电气属性。
牛！有创意！不过感觉没这个必要吧。在什么场合非得要45°管脚啊?
不错
楼上说的是个好办法，那个变压器是我在原理图上用的时候要用几个档位可以调的那种，我就是用楼上的那种方法搞出来了，谢谢。
学习了
