这种方形的焊盘怎么做

录入:edatop.com     点击:

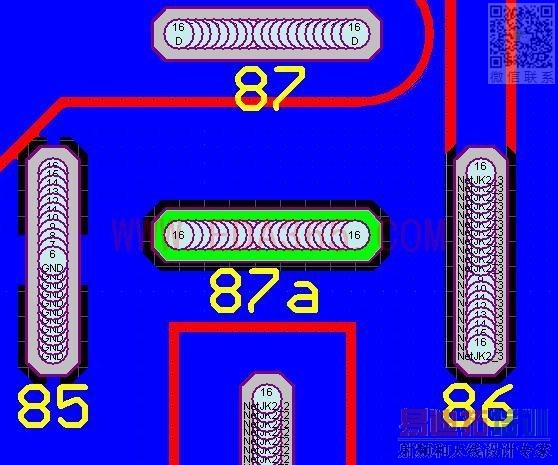

这种方形的焊盘怎么做啊!谢谢


99SE画不出来的  你用AD可以画出来的!

99无法做到
只能借用KEEPOUT来做。
或者用AD软件来做。

我用的是DXP 2004可以吗?

三四个焊盘连起来都OK

呵呵,以上说的都对啊。

谢谢各位,一般是用那一种方法啊?

我都是用焊盘叠加的方法

protel99用焊盘叠加,另外用禁止布线层来做一定要注明过孔有无附铜,protel dxp 以上版本可以直接出椭圆或方孔!

99投机的方便的做法就是过孔叠加法

kan kan

人民的智慧是伟大的.....

最好的方法就是用焊盘和禁止布线层来做

长见识了,集体的智慧是无穷的

办法好多,条条道路通罗马
