测量距离时如何自动捕捉焊盘中心？
录入：edatop.com 点击：
不晓得按了哪个键，再按ctrl+m的时候无法自动捕捉到焊盘的中心，请教一下恢复自动捕捉的快捷键是哪个?
好像没有自动捕捉的功能吧。将当前活动层切换到焊盘的所在层，ctrl+m，将光标移到焊盘上，出现一个类似于圆形的虚影，点击，这就是焊盘中心了，比较麻烦

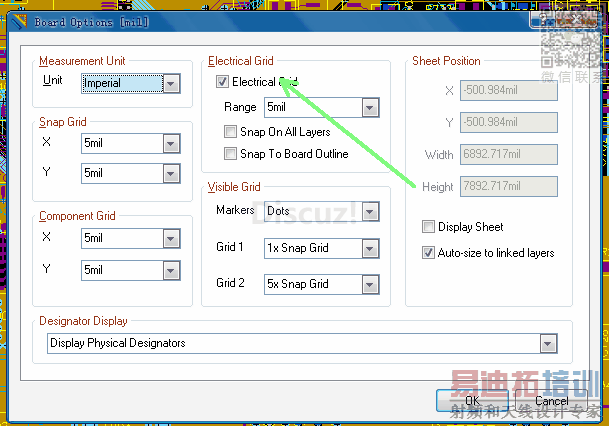

我记得好像是shift + E 或者用o+B 在电器栅格中设置。
用的是PROTEL99SE 没用过自动捕捉！不知道你用的是那个版本！如果也是PROTEL的话你只要把Design-Option里边网格的捕捉都设成1MIL，就可以很容易找到焊盘中心了！C:\Documents and Settings\liuyanping\桌面\eda
已经搞定，用shift+E比较方便~感谢各位高手~
