PCB中选择范围如何更改
录入：edatop.com 点击：
布局时将原理图导入PCB，发现器件散得较开，其中一个器件的元件与说明（R1）分得较开，其中说明R1跳到坐标2500mil之外，我与鼠标想把其选中后拖过来,居然移不过去.似乎这个框的选择范围受到限制,请问在什么操作中更改?
另外想把一个PCB放大倍数变得更大,在哪个设置里的?看到有关说明说是在SYSTEM下更改,但不知具体如何?
有请大侠告知,谢谢.
另外想把一个PCB放大倍数变得更大,在哪个设置里的?看到有关说明说是在SYSTEM下更改,但不知具体如何?
有请大侠告知,谢谢.
使用select-outside area就可以了，365里面有这样的帖子啊
PCB放大倍数变得更大
修改你的封装时重新设置原点，R1就不会跑远啦
1、建立器件封装时，须把原点定在器件的中心点或是1脚上。

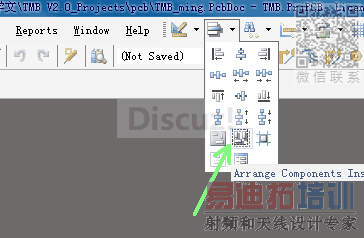

2、再使用全选择命令(S+A),再用下图中的命令，画一个框，器件就回到框内范围了。
