关于lm1117的3.3V输出问题求教

不知道发这里是否合适！
如图是我的lm1117接线图，在我的一块板里是能输出3.3V的！
但是我自己做了一块板无法得到3.3V，输入电压我是直接用开关电源和电阻组合得到直流5V，其他都是跟图示的一样！
我的5V电压得到方法：开关电源是直流9V，我用400欧姆和500欧姆电阻串联得到5V电压！

请问3.3V输出电流多大啊?

先确定一下输入的电源有没有，再看看封装正不正确。C3可以更换为4.7U的钽电容会更好

输入端有5V电压，封装没问题，因为我的板都是用过没问题的，我现在是想利用板的这部分电路而已！

  那你现在的LM1117端的输入输出的电压是多少?你的9V输入有没有问题，可以换一个5V电源点下试试
    看看LM1117的型号后是不是LM1117-3.3V
    我记得LM1117的输出是500mA

1、1117的型号没错
2、9V输入肯定没问题，因为在1117的输入端已经测得5V电压，输出为0V！
已作尝试：更换1117、更换c3、去掉c3、在输出接个1K电阻当负载！

最新情况：
我的板接上HDMI头子，跟DVD接，居然能在1117上测得3.3V
也即，用开关电源是不可行的?

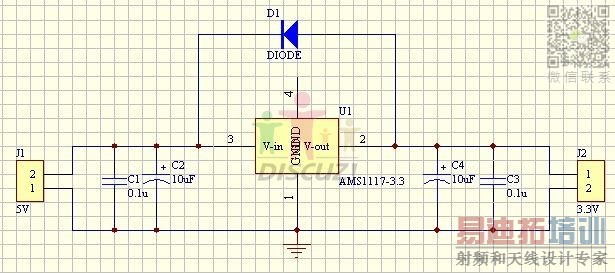

你的问题解决了吗?我也打算用1117来做，不过用的是ams1117，现在设计电路板，想找个好使的电路，能不能帮忙看下下面这样设计有没有问题?谢谢！

接个负载是有好处的 但是不知道理由

LM1117-3.3，如果你的后级负载不大的话，可以用9V直接驱动的。
LZ的方法有问题，用电阻分压得到的电流太小。如果直接用5V恒压源驱动就可以了。
我的设计是5V的开关电源输出，给到1117，没接负载也可以出3.3的。

    不知道小编验证了没有这位兄弟说的，也不知道你输出几伏的电压
还有可能是以下原因
1.vi-vo要满足一定条件
或者2.输出电流必须大于10ma  不信你用负载试下
期待你的验证结果

要不你可以用小点的分压电阻试试，小编是用的400R和500R的，这样电流相对会小一点，首先确认小你的1117是不是烧坏了，你前面的电路都没问题，就是没输出电压的话，有可能1117损坏了。

"开关电源是直流9V，我用400欧姆和500欧姆电阻串联得到5V电压"
感觉这里有问题。

    AS1117的静态电流为9mA左右，500欧、400欧电子分压后根本提供不了所需电流，“电路分析”课没学好吧！
