给245的电流是否会过大？
录入：edatop.com 点击：
我使用TI公司的lvth16245A芯片做TTL逻辑与LVTTL的转换，这款芯片的供电电压为3.3V，我使用了AMS1117-3.3将5V的直流电源转换为3.3v的给245供电。然而AMS1117-3.3的输出电流是1A的（如图1）。

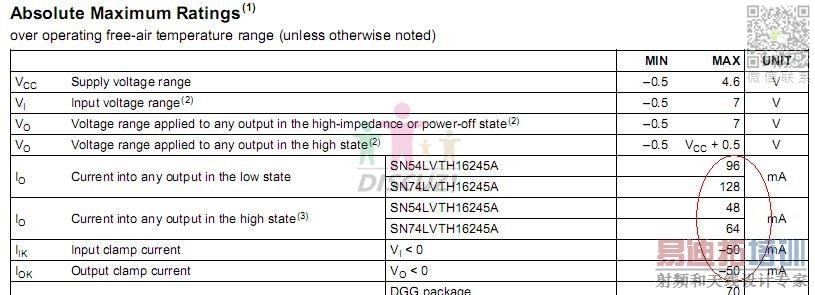

而lvth16245A的数据手册中列出的极限电流只有几十毫安（我的理解，我不太懂，见图2），不知道给245的电流会不会太大以至于把245给烧了?
而lvth16245A的数据手册中列出的极限电流只有几十毫安（我的理解，我不太懂，见图2），不知道给245的电流会不会太大以至于把245给烧了?
是否需要加限流电阻?
知识有限，我的看法仅供参考；若说的不对，请大家指正：
1、关于1117的输出电流：AMS1117的最大输出电流为1A，随着负载不同而会改变。
2、lvth16245A的输入电流不等于输出电流，你罗列的是Iout，不是Iin。
我觉得需要加一个限流电阻，瞬间电流可能会比较高。
我自己都一头雾水，若不是你逼，我不会发表看法。
呵呵，我的水平和你还差得远呢，至少在经验上~还是很感谢你！
应该没问题吧，只是说1117能提供1A的电流，超过1A，1117就会烧掉，至于使用时，电流有多大，取决于负载。而不是1117。你家里的电，只开一个灯不会烧，电饭煲，灯，电视一起开，也没问题啊。
恩，有道理！谢谢~~
