有没有过孔大小和电流的关系
录入：edatop.com 点击：
各方高手有没有过孔大小与电流大小关系的资料啊
我刚做了1000片板子，忽然发现我有一个过孔8和16的过电流居然达到了0.87A，吓死我了
咋办啊
God bless！
我刚做了1000片板子，忽然发现我有一个过孔8和16的过电流居然达到了0.87A，吓死我了
咋办啊
God bless！

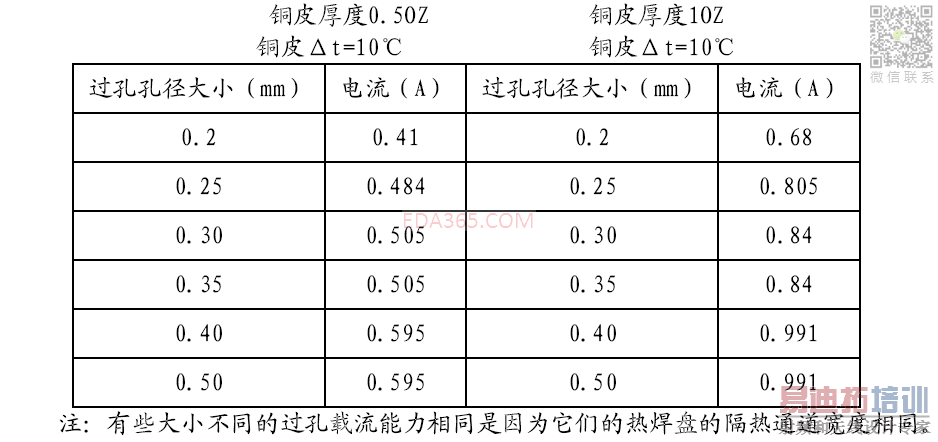

如图所示：
和我以前接受到的概念不一样，10mil的孔20mil的pad对应20mil的线过0.5A电流，20mil的孔40mil的焊盘对应40mil的线过1A电流，0.5oz。上网查了一下，很多都不相同，当然应该选择比较保守的方式。感觉小编比我保守多了，可惜习惯了，又比较好记，所以决定继续下去@～@
