怎么让PCB的覆铜有圆角

录入:edatop.com     点击:

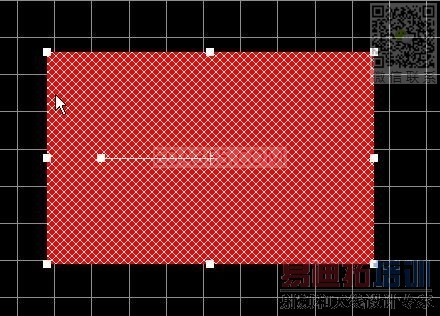

   这是PCB上面的覆铜,我们老大说这个覆铜不能有直角,如果做成120的角我会,但是做成圆角怎么做?

按空格键就可

我用的AD6  按了空格没有任何作用  能具体说一下吗?

shift+空格

试验过 "shift+空格" 没有效果

  请再详细说明, 谢谢了!

我知道了 我的问题在于我使用的是PLACE FILL     而不是PLACE  POLYGON PLANE   我想问一下如果我用PLACE FILL 这个怎么使其弄成圆角呢?  现在PLACE POLYGON PLANE我已经会了

keep out  中的外框的四周 倒圆角即刻;
如果这样还不行的话,建议用CAD做一个有圆角的外框,再导入.

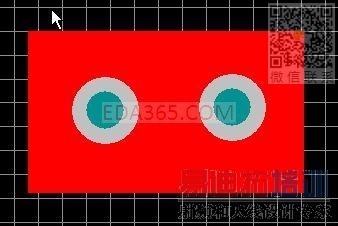

你看一下 我做了边框之后使用PLACE FILL之后 依然没有变成圆角

PLACE  POLYGON PLANE   很容易实现
为什么一定要用PLACE FILL     ?

学习了

PLACE  POLYGON plane 在画的时候 形状大小很难掌握  即便做好了之后也很难调整大小(我指详细尺寸)  PLACE FILL 里面可以输入数据  相对于方形比较容易
