Protel99SE做阴阳拼板时遇到的问题,请资深工程师帮忙

录入:edatop.com     点击:

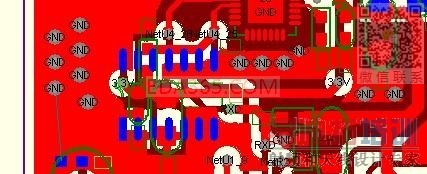

如图所示。在进行层转换时,显示不出来!不知道怎么回事。



你的问题到底是显示不出来还是没有操作成功。

没显示出来!

完全看不懂问题。
另:99se截图另存成gif格式会比jpg格式看着更清楚。

    你最好把问题说明清楚详细一点,如果是单单的显示不出来那很简单,你把文件保存再打开就可以显示初来了,这可能是你的系统速度太慢了的原因吧!

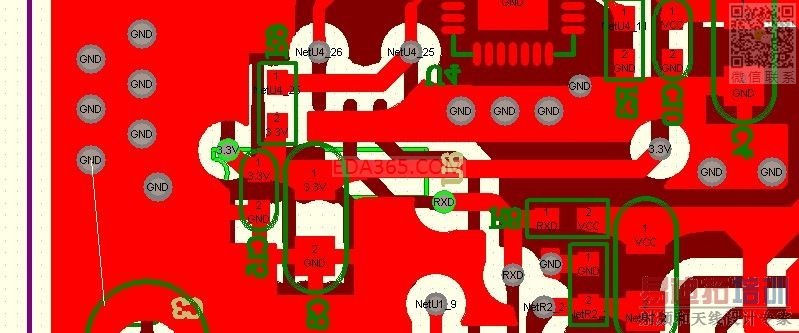

找到问题的原理了。但不知怎么解决。如图中所示。焊盘属性上“Use Pad Stack”有个对勾。去掉后就可以显示出来。但不知为什么会选上这一项?


问题已解决!谢谢各位!
