菜菜刚布的板子，请老鸟给刀，
录入：edatop.com 点击：
不用考虑成本，四层板，其中最右端为高频433MHz的模拟电路
太乱了 看着就不舒服

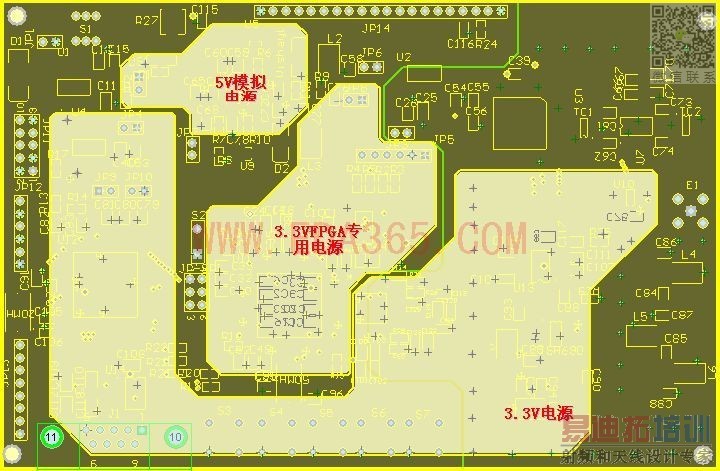

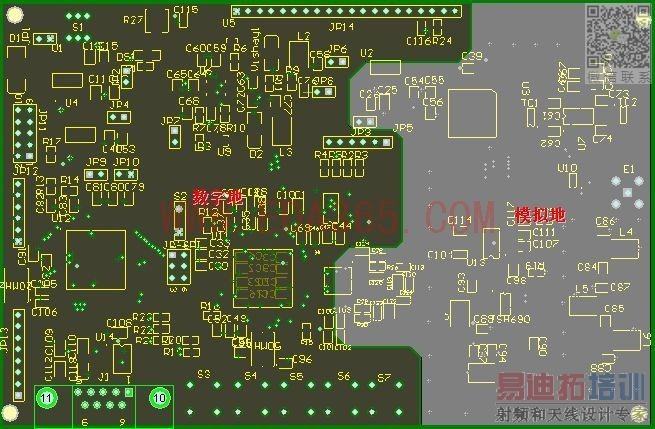

看了地层和电源层后，觉得：
不同网络间的间距不够大。
个人意见，模拟地和数字地之间的间隔太小，而且电源没有相应的分割，数字噪声会通过电源耦合的。433M的模拟电路已经相当高了。
感觉很乱
精神值得鼓励，我也是新手
注意：
1，有些100uF/10V电容位置尽量靠近IC 或是电源器件
2，左下IC的布线我看你走的底层，不知道你的地在那层，电源层肯定做不到回流了（除非你有跳接的电容，我看不出来）
3，注意打过孔不要让anti把过孔给架空（没有地层包裹）
我也是新手
