如何设置连接地网的Pad安全间距15mil，all obj 20mil？
录入：edatop.com 点击：
如果全局设置成20mil铺铜，连接地网的盘十字交叉又显得镂空，或无法达到十字。使接地面积减少，若全铺铜，焊接时散热太慢。全部设置成15mil铺铜安全间距又有点少。问：如何单独设置与地相连的pad为15mil，all obj 为20mil呢?下图对比
回复 8# 吴鸣
汗、刚发完就弄出来了。
顶你，不过，我还是没有看懂！

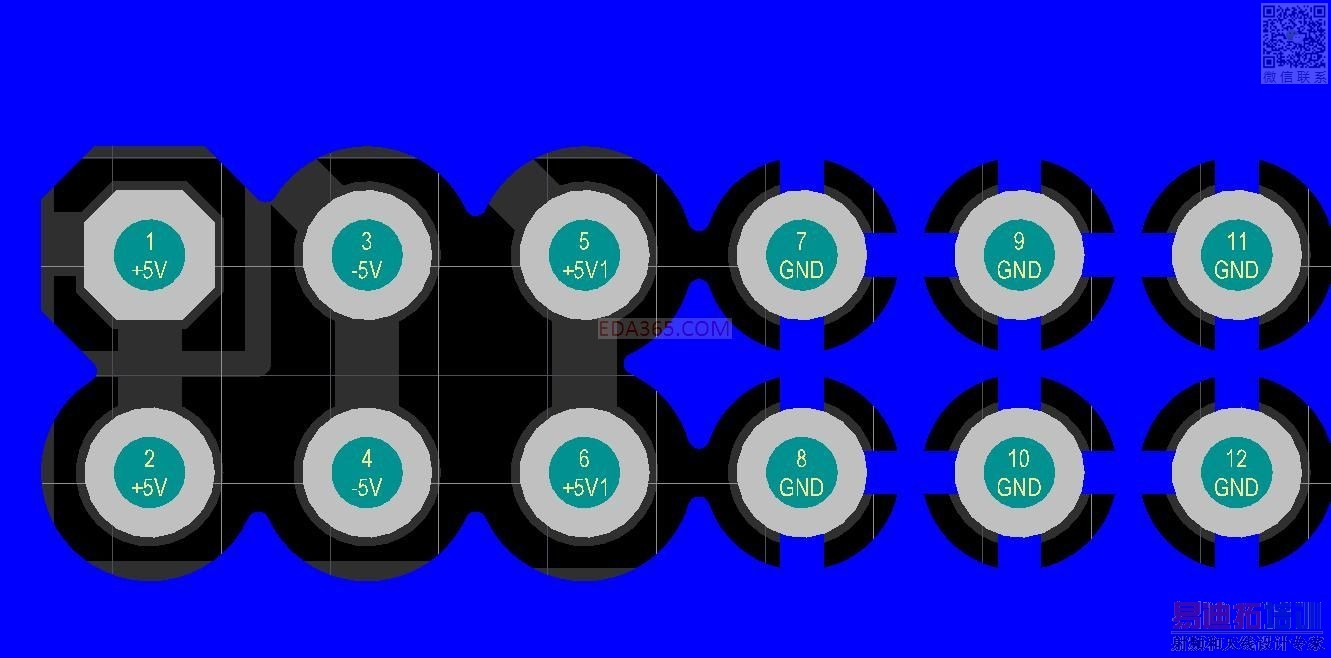

你是否发现第二个图中的接地网络没有达到十字连接（全局安全间距为20mil）。而问题解决的图是全局20mil，与地网相连的盘间距是15mil达到了十字连接。
顶你！

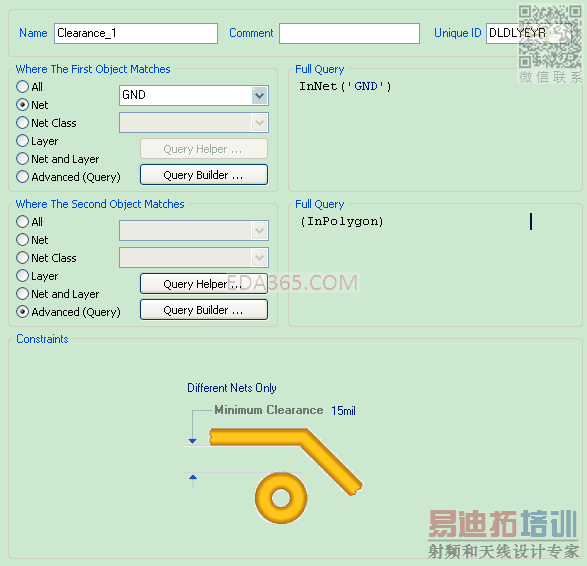

在规则中选中铺铜规则-新增规则-where the first object matches -询问助手-选中viasize,设置你想要的规则 : 间接/直接 20MIL
在旧规则中设置你想要的规则 间接/直接 15MIL
LS可否图示！
回复 8# 吴鸣
LD你是不是理解错了，你的设置不是过孔径直连接吗?你的20mil是在哪设置的啊?这个20mil又起到了什么作用呢?不会是十字连接的线宽吧！完全不能针对如题解决问题！我提问的问题是和铺铜相同的网络焊盘清除约束距离是15mil。全局和铺铜清除间距为20mil。
是间距的问题哈，理解错了，我还以为是铺梅花铜时线宽的问题，哈哈
觉得如果用thermal的连接方式，会很容易产生许多小突出，小细线什么的。我就不知道为什么要整版铺铜，也许是我们铺习惯了，但是有没有想过更好的办法达到相投的效果呢。比如说沿板边做一圈GND Ring
