利用3D检查PCB时看光板和立体模型间切换
录入：edatop.com 点击：
发现不少人问，显示了3D如何切换到检查光板的效果，其实在检查装配问题也是这样弄的，把壳体导入到Alitum进行查看，运行速度比MCAD快。以下图示：

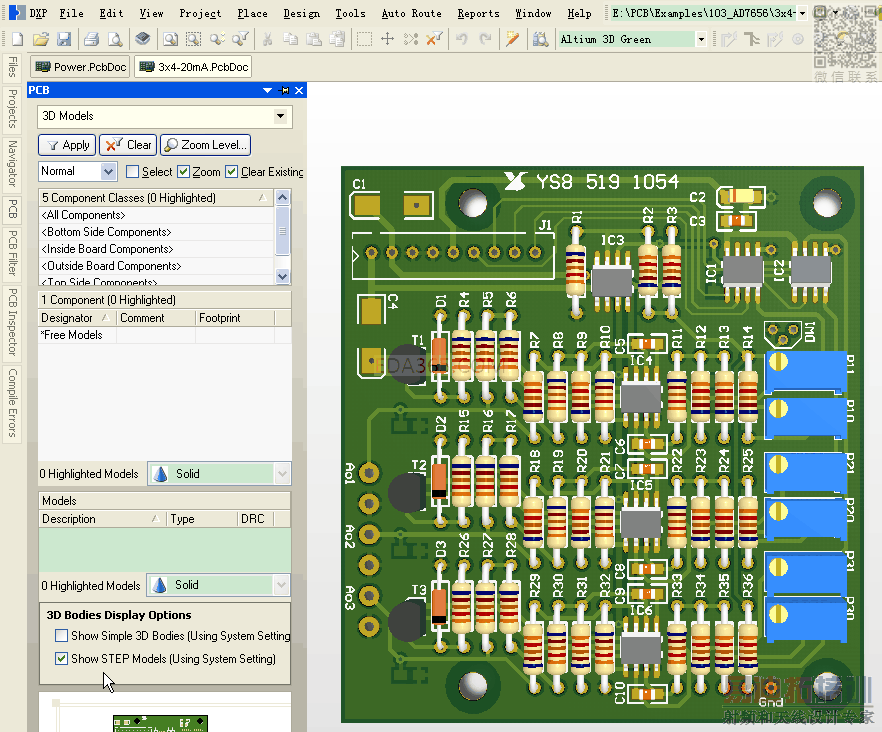

1.显示3D效果
2.70%透明效果

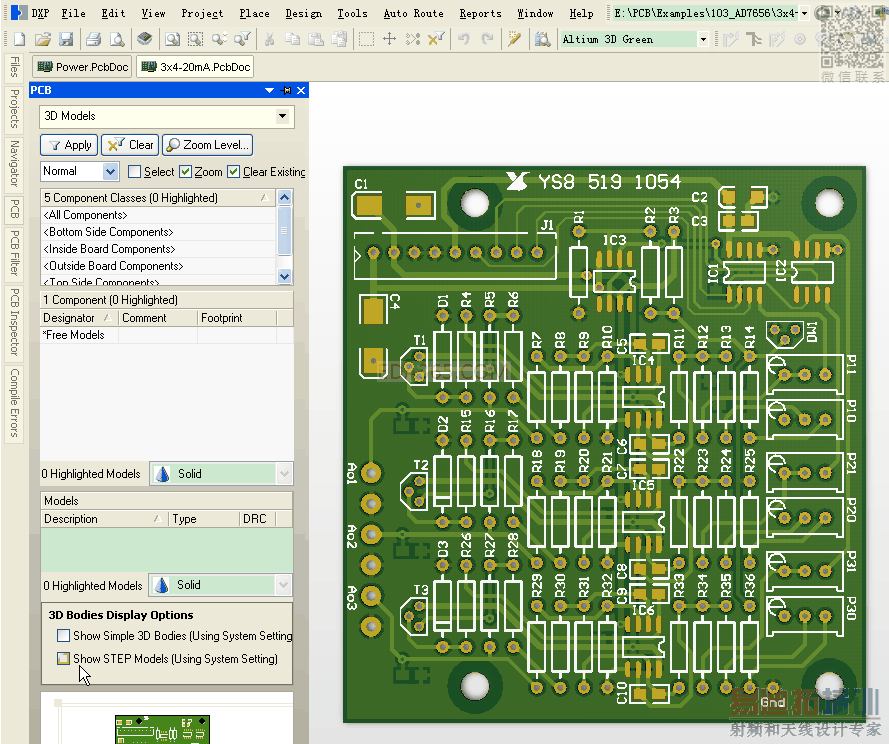

3.只显示线路板
1.显示3D效果
2.70%透明效果
3.只显示线路板

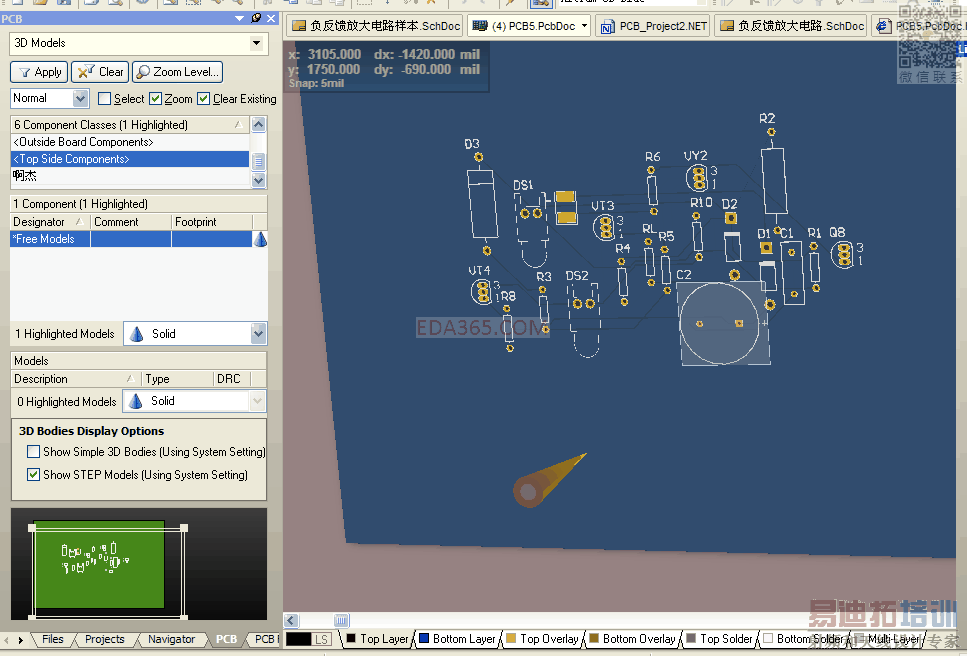

这个是我进入PCB菜单下的样子，但是还是没有3D模型，还有元件自动布局好像也有问题，就是布局的时候很多元件都在一个位置重叠，这样的布局根本要不得，
你做的模型是STEP吗?还是在软件中自己画的，那么你什么时候会显示模型，可以图示一下！如果是在软件中用画3D模型工具画的需要点上上面那个对勾！不过我不使用软件画模型不好看且不是一个整体，需要一块一块画。软件自动布局我没用过，也不想用。电脑布局也听说很垃圾。而且很耗时，根本不能用。
