protle 执行覆铜后，不显示覆铜（但覆铜存在），为什么？

录入：edatop.com 点击：

我用protel99se画的PCB,在覆铜时出了问题每次执行了覆铜后，覆铜层立即就看不到了，好像没覆铜一样，但鼠标双击或拖拽都能发现覆铜层存在，就是看不到，这是为什么?
是不是哪地方设置没设置好，网上查了半天也没找到解决方法
怀疑protel99se软件有问题，后来我用Altium Designer6.0打开执行覆铜，还是看不到，但覆铜层存在

隐藏敷铜了吧。或者是你敷铜的网络不对，实际根本没生成铜皮

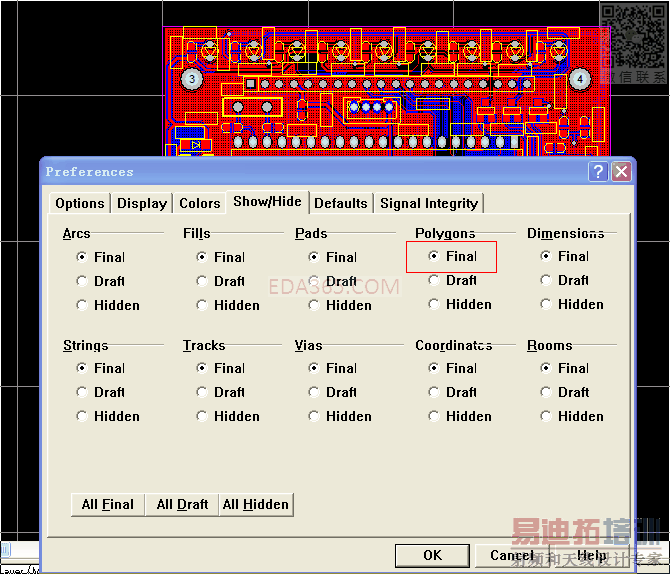

在PROTEL99中，TOOL----reference菜单中，选择如图即可
