我的AD中3D图显示板子的尺寸，如何修改成PCB中尺寸一样
录入：edatop.com 点击：

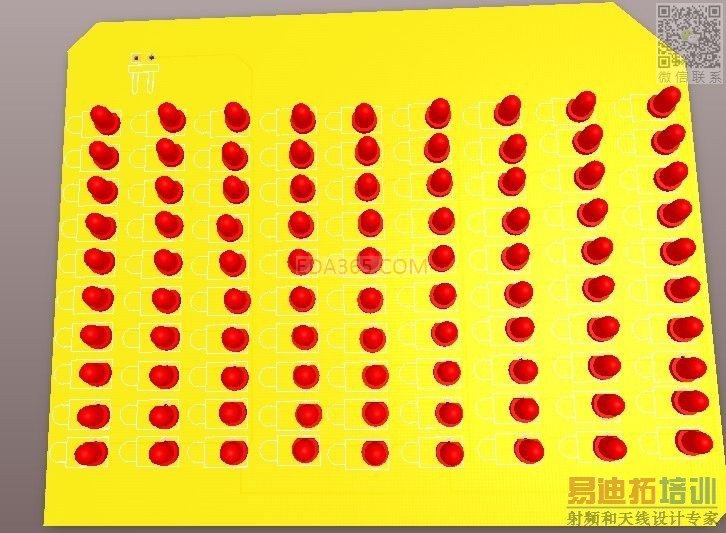

求助，我的AD中3D图显示板子的尺寸，如何修改成PCB中尺寸一样。
求助，我的AD中3D图显示板子的尺寸，如何修改成PCB中尺寸一样。
求助，我的AD中3D图显示板子的尺寸，如何修改成PCB中尺寸一样。

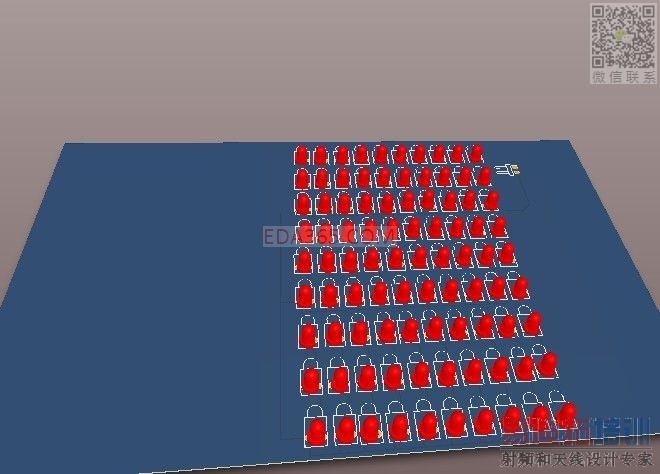

我覆铜在底层，所以在3d背面图中能看到有个框。
怎样才能只显示那个框架呢?尺寸多余的去掉呢?
请大侠老师指教！谢谢
design->board shape->redefine board shape,然后沿着板子的边框把board shape画出来就是了。
谢谢指教。问题已经解决。非常感谢！
我之前一直在3D的里面找怎么个命令。
没有找到redefine board shape。今天在2D状态下试下就OK了。

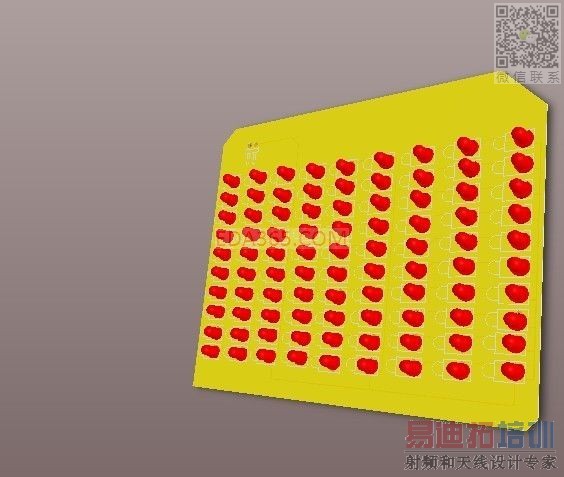

切好之后真的是比较好看些。
好像你的3D模型做得不对.
你的封装是躺在板上的,而3D显示出来是竖着的
呵呵、、、、、、
在过滤器下键入 iskeepout 之后键入D -> S -> D。
