99SE 中怎么把焊盘的钻孔做成椭圆的
录入：edatop.com 点击：

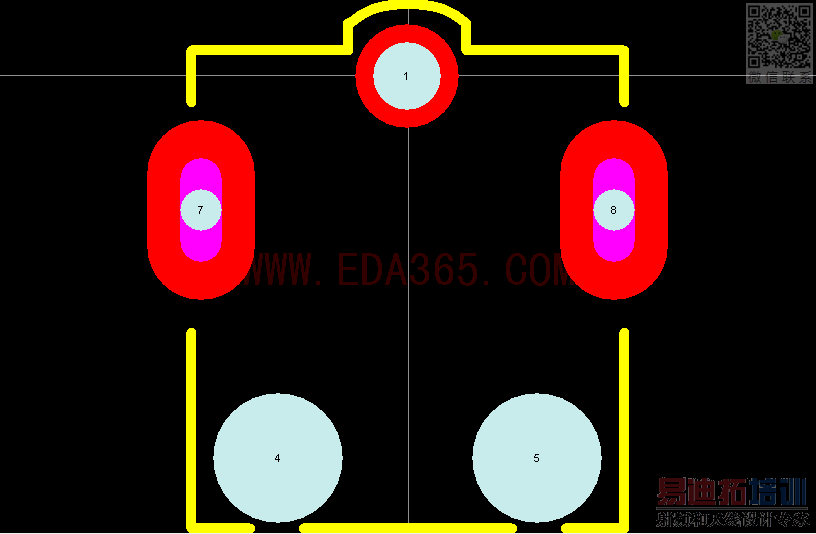

99SE 中怎么把焊盘的钻孔做成椭圆的,请指教
1# mht
是要做椭圆形焊盘还shi
是做椭圆形焊盘还是过孔
在机械层1画出形状，并标注，加工时告诉加工单位有异型孔就可以了，记得加PTH（金属化孔）或NPTH（非金属化孔）的标注。
3楼的正接。99se不支持异性焊盘，也不支持画椭圆
99SE怎么画椭圆，大家有什么好的办法没有
可以用autocad画了导入，但是这样画文件很大，而且也不好修改
是个好办法,有时间试试
过孔叠加
焊盘在TOP层，将孔设置在Keep层,这样是否可行?
过孔叠加
我觉得好
10楼得方法很好,
过孔叠加不好
断钻头。
