我见过的PCB方面的EDA工具

录入:edatop.com     点击:

主流的工具:Altium(最新的叫Altium Designer,Protel99SE和Protel DXP就不说了)
                 Cadence(其中有ORCAD Layout和Allegro,不过前者好像不常用)
                 Mentor Graphics(包括PADS、WG、EN)
                 Zuken(设计软件名叫CADStar吧)

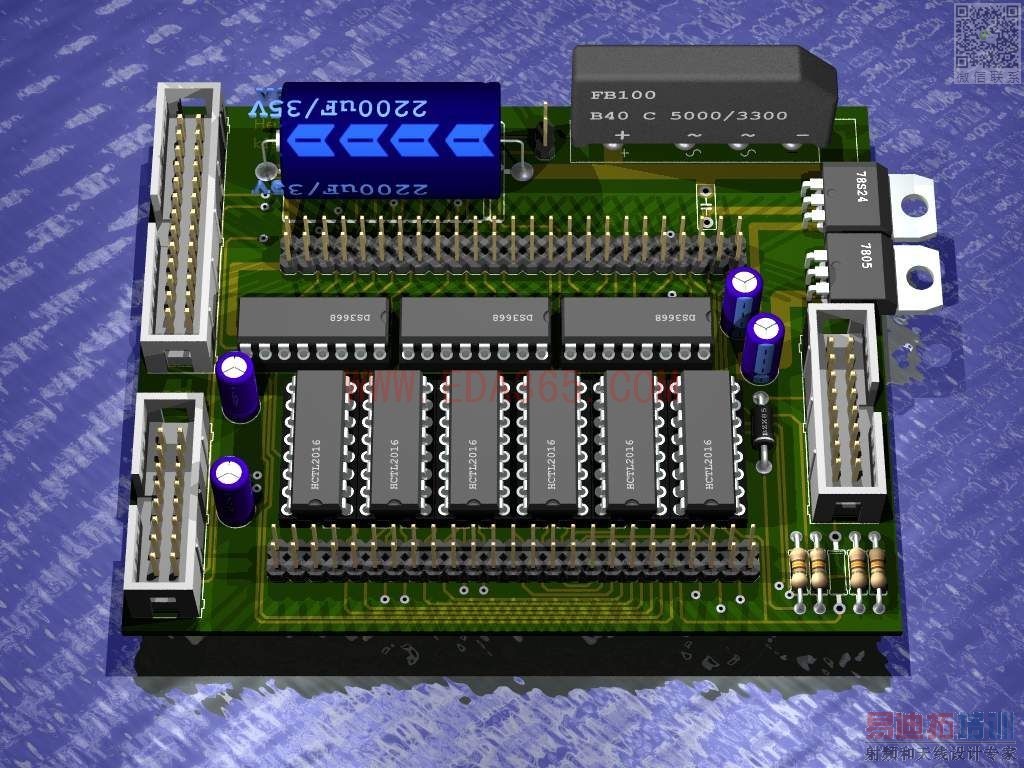

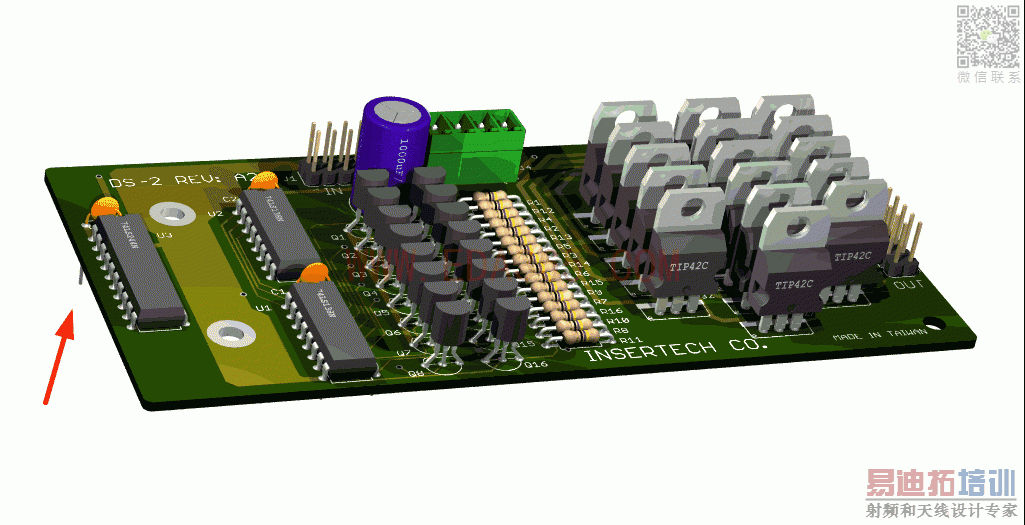

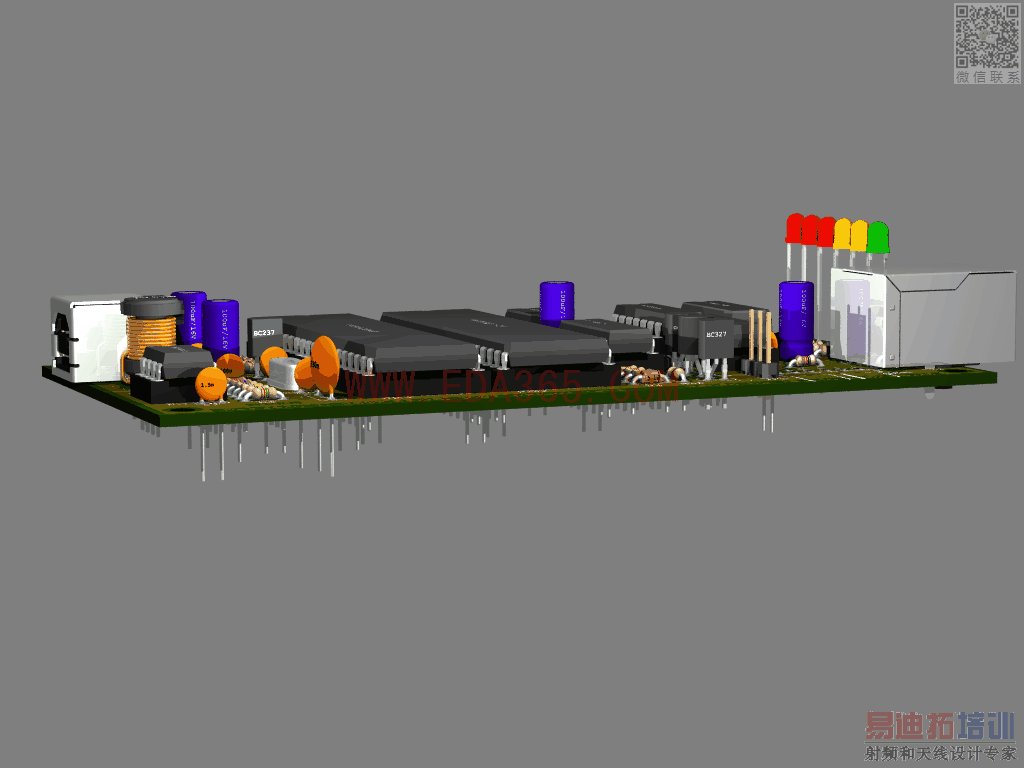

非主流工具:CadSoft Eagle(这个软件的3D功能超强)

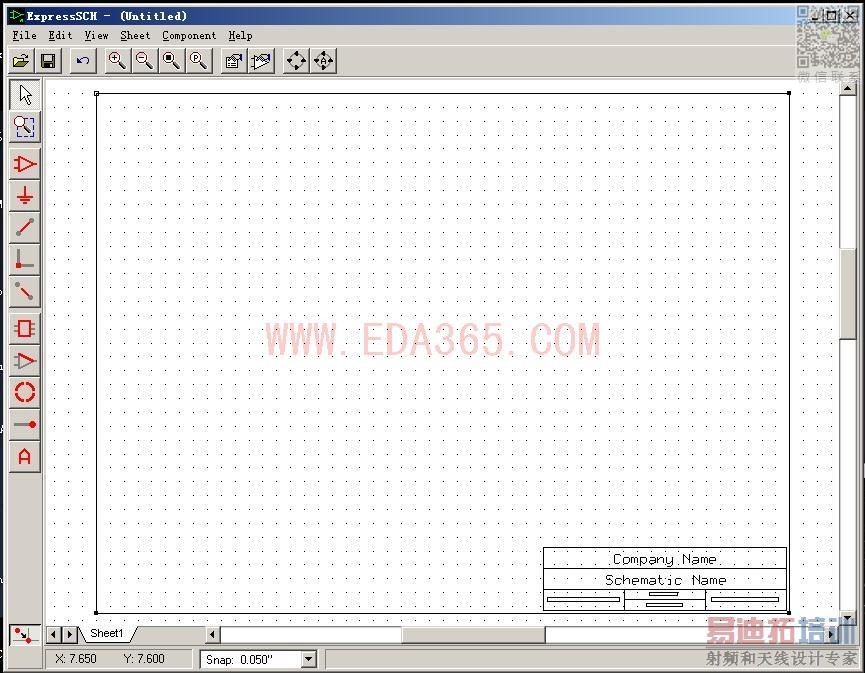

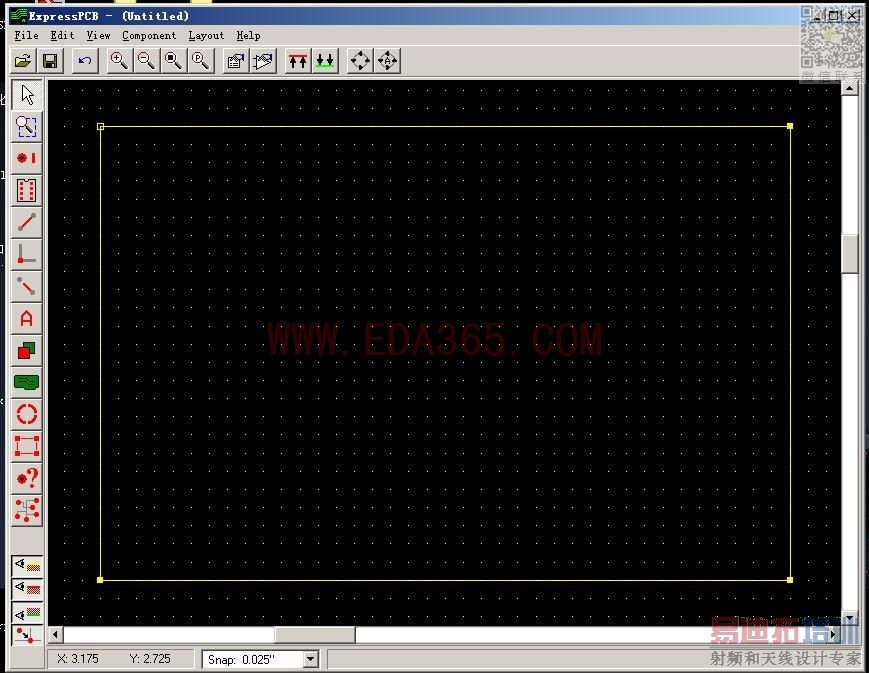

                 Express PCB(还没用过)

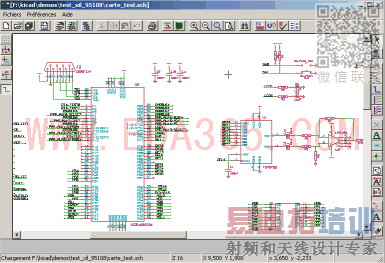

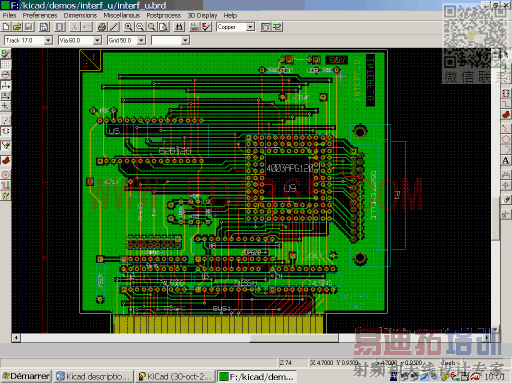

                 Kicad(原理图界面有点像ORCAD,PCB功能也是没用过)

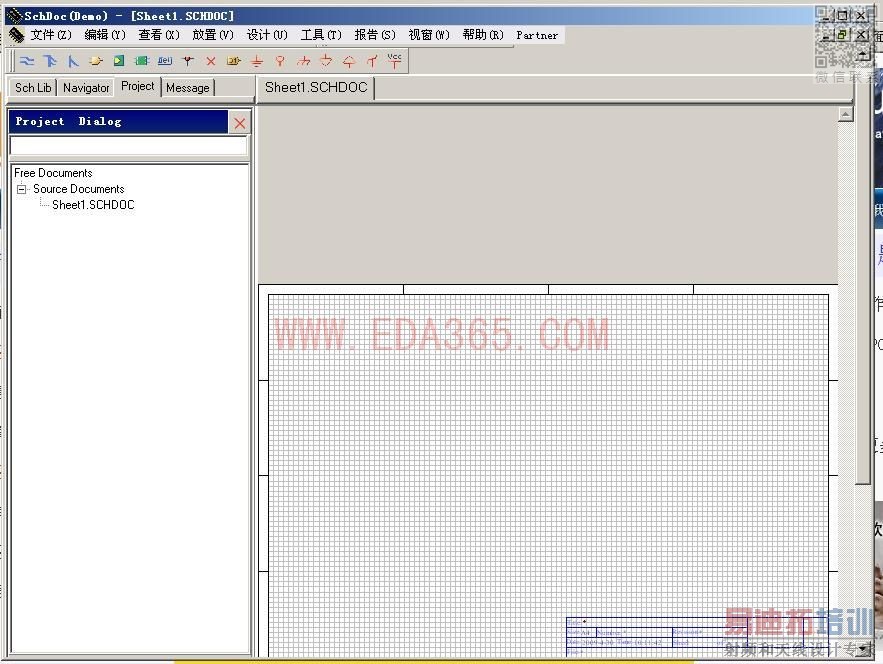

                 CSIEDA(看了下教程,没发现什么特别之处)
                 (国产EDA软件,界面和操作很似Protel,和Protel也可兼容,目前在各大PCB论坛有推广)
这些非主流工具文件都不大,大的也就一百多M,小的就十几M。
至于其他的仿真软件(如Proteus,MultiSIM等等)也可以出PCB就不提了。
这里只是说下有这些工具,软件具体功能请自己查阅。

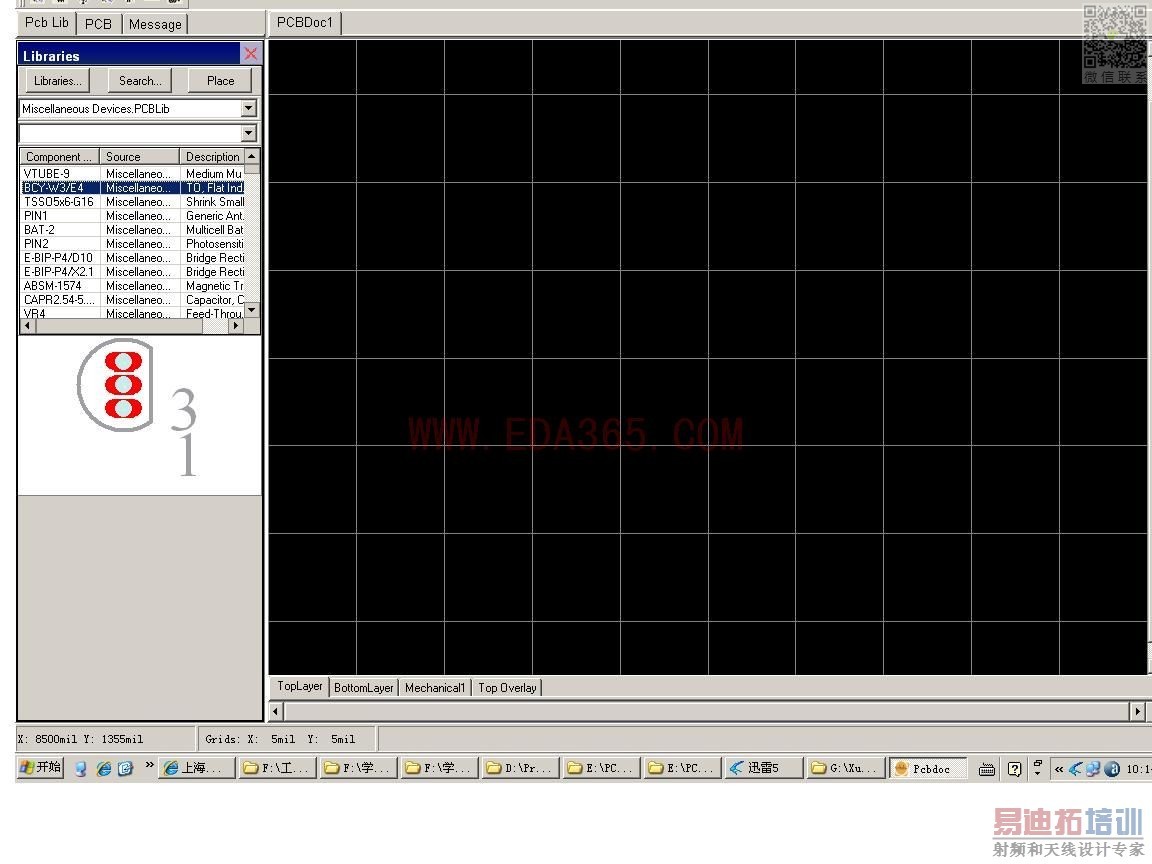

主流工具就不用介绍了,发几张非主流工具的图片上来看看吧。

















了 解下

最近又发现几个免费开源的EDA工具:
gEDA
FreePCB
PCB Artist

小编很强大,用过这么多软件。

只是见过而已,目前还是死守着AD。

好多第一次听说

好多非主流的,第一次听说不奇怪......

见识见识

CadSoft Eagle如何3D预览啊 小编  想跟你沟通一下 可否加我的QQ359566900 见识见识下

真的很强 只是一时用着不顺手哦

其实一样很强就可以了吧~

新手,学习了~

关于Eagle软件的应用,阿莫论坛的PCB分坛里讨论的比较多,可以参考下。以下是链接:
http://www.ourdev.cn/bbs/bbs_con ... o=1&bbs_id=1009

3D功能强大的软件我喜欢

电子设计软件的3D功能确实受一些电子设计者的喜欢,不过我觉得要流行起来还要一段时间。
