altium 9 PCB中如何实现在拖动元件的同时戈动已走的线？（和元件对齐导致堆叠问题）
录入：edatop.com 点击：
我是刚从Protel 99se转到 altium summer9.4的。对altium的一些操作还是不是很熟悉，请多多指教：

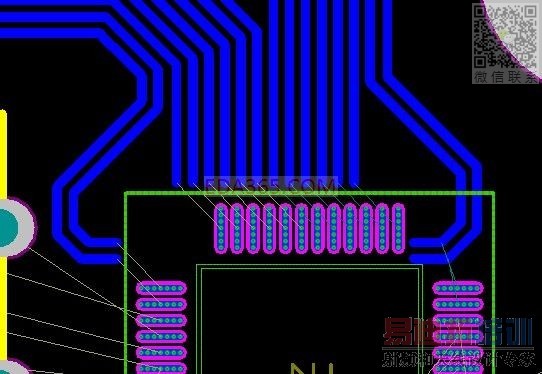

1、在PCB中，已经布线一部分了，为了方便走线，想移动一下元件。所以，希望拖动元件时，已经走的线，自动跟着元件延长。也就是99se中的拖戈功能。但，我已经按照下面图片所示，设定了拖戈功能，但在pcb中拖动元件，走线不会跟着器件走的。

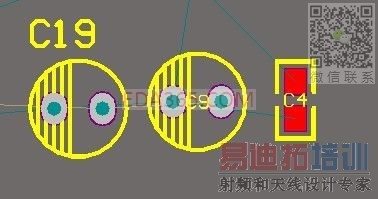

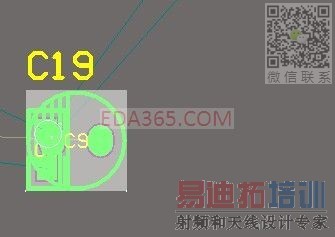

2、元件排列对齐的时候，会堆叠在一起，如何解决?

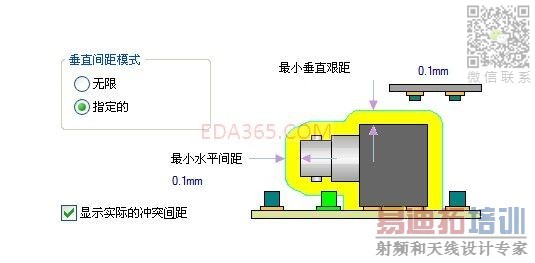

已经做了以下步骤：设定元件距离，允许DRC，元件对齐时先做y方向的对齐，再做x方向对齐，还是堆叠在一起。郁闷。
久等不得，希望周一上班后，高手们多加指点。
我也很恼火这个问题，是不是软件本身的问题啊
呵呵 这个问题很简单，按住Ctrl然后单击鼠标左键选中元器件拖动，这时线就会跟着走了
你好，你说的那种方法不行呀~
怎么可能不行的啊 我天天在用 。你用的是altium 吗? 你先按住Ctrl （不动鼠标），然后用鼠标直接拖动元器件。
你Preferences 里设置对的，要使用Edit—》Move-》Drag，来拖动元件，如果不行，是因为你导线的节点和焊盘的电气节点不在同一个点上……
元件排列时你x方向上肯定不能用 left or right 对齐啊，就像竖直方向上不能用 top or bottom 对齐一样
怎么都不行呀
恩 这个我刚试出来。在Edit—》Move-》Drag Track End.然后点击要移动的器件就可以了。这是你第一个问题的可能答案。
第二个问题应该是LZ没弄清楚六个对齐命令的用法和区别
