PCB图能不能旋转任意角度
录入：edatop.com 点击：
做好的PCB线路图，能不能整体任意旋转。可以的话，怎么搞，多谢。
输入你要旋转的度数。之后选中整块板子，抓起来后敲个空格键就OK了。
默认是设置了90度，也就是为什么我们平时旋转东东都是90度-90度的选择，如果设置成1度，旋转时每敲一下空格就只旋转1度....
能，但是有条件，需要看工作量。
你知道 单一器件 可以进行360度的任意角度设置吧。
那么发散思维----把你整板layout的内容，复制到PCB库中，将它们做成一个独立器件，拿回到PCB图中，就可以任意角度翻转了。
看到图了别高兴，我说的“需要看工作量”才开始考虑，因为将layout编辑成独立器件总会少些东西，所以那些少的东东你要自己添加，这就是工作量。
精彩，很有想法，不过可行，非常适用。我就知道转90度，没想这种方法，可以把整个PCB板做成一电子元件后，再将元件任意旋转。不错~~~
谢谢好人，这是个好方法。
其实还有更好的方法......因为本身就可以设置的。

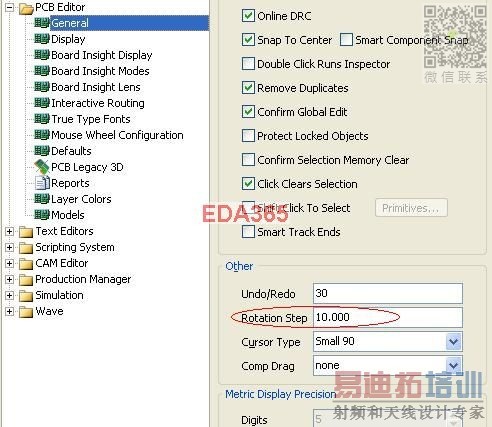

tool->preference
输入你要旋转的度数。之后选中整块板子，抓起来后敲个空格键就OK了。
默认是设置了90度，也就是为什么我们平时旋转东东都是90度-90度的选择，如果设置成1度，旋转时每敲一下空格就只旋转1度....

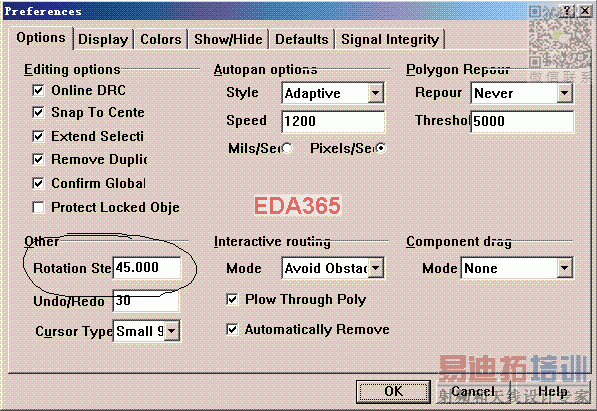

原来可以设置，又学习了一招，99se里边也有，谢谢楼上！
学习了！顶个！
真的好用,其实看过这个功能,只是不知怎么用;
感谢分享
