怎么在AD6中设置两个网络之间的安全距离？
录入：edatop.com 点击：
最近在接触到某些图的要求是，发现它要求，某个网络与某个网络之间的安全距离为多少多少ｍｉｌ．但是我对于这个又不会，所以希望大家帮个忙。例如，我们要求ＶＣＣ与Ｎｅｔ１之间的安全距离为２０ｍｉｌ．而ＶＣＣ与Ｎｅｔ２之间的安全距离为３０ｍｉｌ，还有导线与禁止布线层的安全距离为１０ｍｉｌ这些。怎么设置呢?
很简单，规则都是可以新建的，
比如：VCC和NET1可以建一个clearance，
VCC和NET2可以建一个clearance，
导线和禁止布线层建一个clearance，

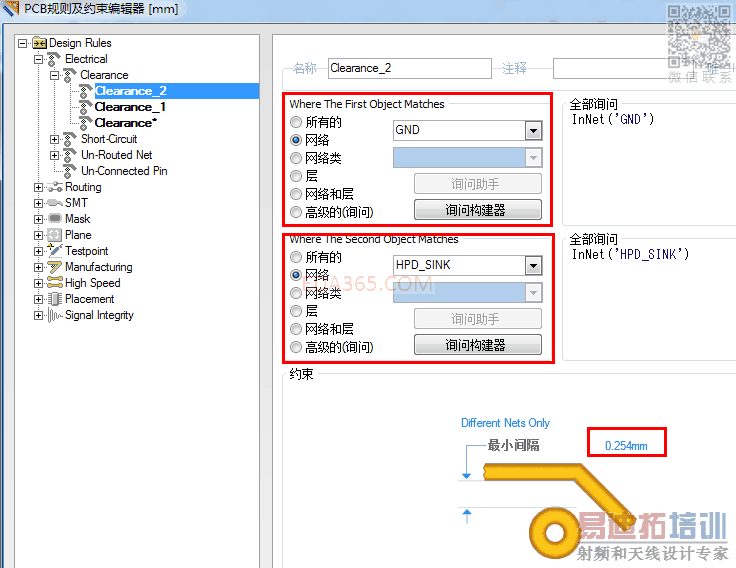

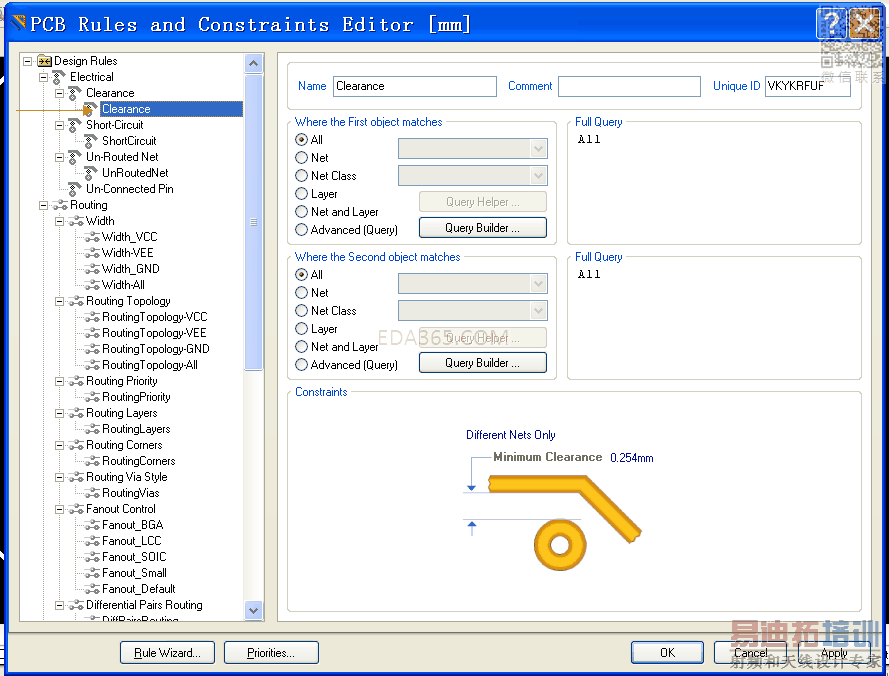

举例如下：
其实我也想过这种，因为只有这样，才能设置好两个网络的安全距离。以前没遇到过这种情况，所以不敢肯定。谢谢你的帮忙！
我也学习了，多谢。
学习了 ，多谢
学习了 ，多谢
