这个异形焊盘怎么画？
录入：edatop.com 点击：

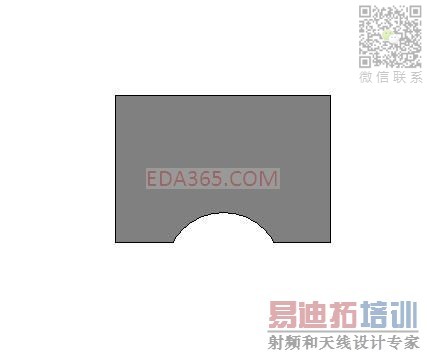

这个异形焊盘怎么画?
AD9怎么画异形焊盘
简单
如果是带孔的稍微麻烦点
如果不带孔
用线条层和阻焊层重叠一个就是了
分别用两层的填充做
无非最后就是要求露锡就是了
新手，麻烦详细点，谢谢
分别用相对应的线条层和本层的阻焊层PF 填充 重合
就算是个焊盘了 肯定是漏锡的
哈哈
用BOT或TOP层的做长方形锡盘,用阻焊层做半园,就能做成那样的焊盘,但实际上焊盘还是个长方形焊盘,只是半园的部分用绿油给涂上了,我的理解是这样的
