AD6新手跟我来--如何为不同类型的器件设置不同的安全距离？

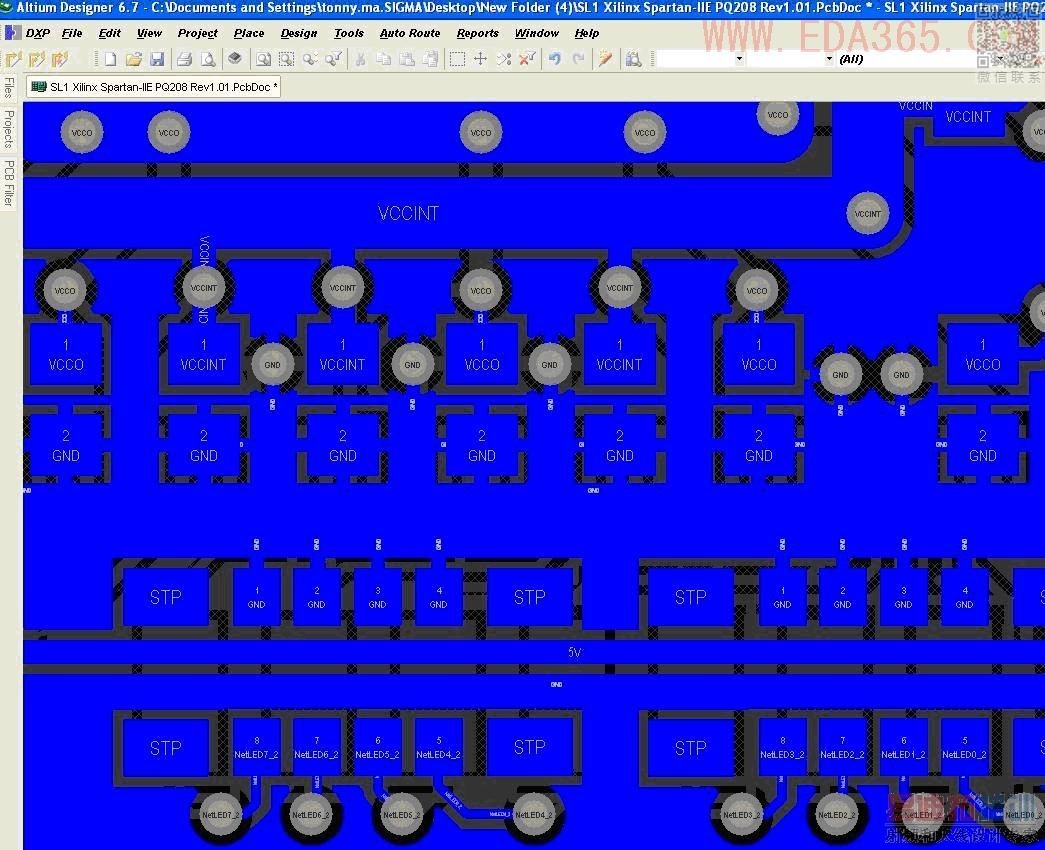

不同类型的器件需要不同的安全距离，尤其是在大面积覆铜当中。下图中我们为整块覆铜设置了一个安全距离，但是在一些元器件（如电容）的管脚之间会有覆铜。这些覆铜是我们不需要的。如何去除这些不需要的覆铜呢?我们必须为这些器件设置不同的安全距离。

首先，我们需要为这些需要设定不同安全距离的元器件分一下类，分别为它们建立器件类。具体操作是在菜单上选择Design\Classes，进入Object Class定义界面，如下图所示。我们按照器件封装的不同分别建立了3个器件类，0603、0805和MCCT-B。

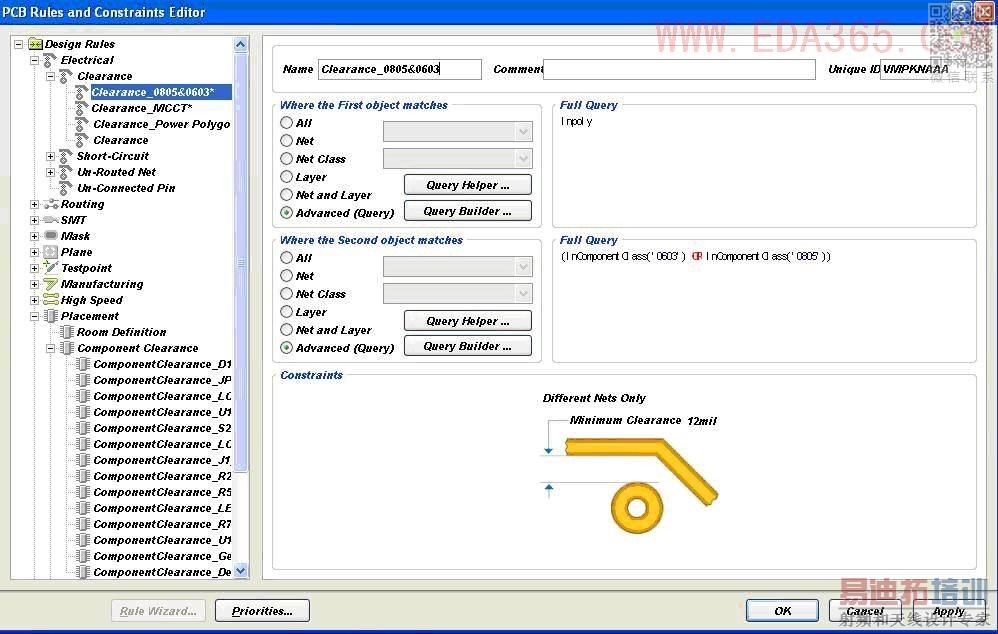

接下来，我们要为这些器件类分别定义安全距离。我们为0603与0805的器件类定义了相同的安全距离，具体设置方式如下图所示。

在“Where the first object matches”中选择“Advanced（Query）”，然后在“Full Query”中填入关键字“InPoly”。然后在“Where the Second object matches”中选择“Advanced（Query）”，然后在“Full Query”中填入关键字“InComponentClass（‘0603’）OR InComponentClass（‘0805’）”。最后设置安全距离为12mil。
重新覆铜，我们发现这些器件中间的覆铜不见了。

我照你说的做,但它提示错误.不知道怎么了

InPoly加括号，如(InPoly)即可

恩修改ruler，学会了

學習了,謝謝樓主.

谢谢分享

嗯，明白了，谢谢。

想要去掉不需要的舖铜，也就是在舖铜里挖掉一块，不必这么辛苦，AD里有专门的菜单的。
