请教一个贴片元件阻焊层的问题

我的protel 0805阻焊层不是空的。

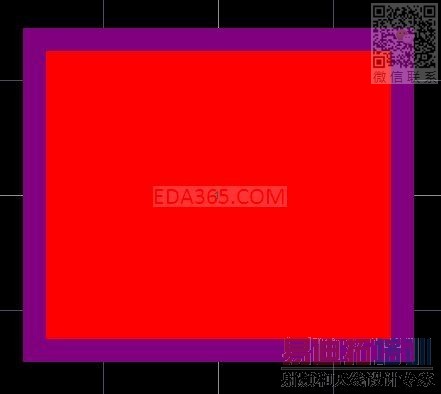

焊盘外面的这一层紫色的框算阻焊层吗?如果是的话：
1.为什么焊盘中间不用画阻焊层?
2.为什么在Topsolder层反而看不到这种紫色了?

补充说明一点：我说的这种情况是在单层显示的状态下，如果不选择单层显示，的确是可以在topsolder看到阻焊层的。

在单层状态下，还真看不到，不晓得为何。

这个东西没必要讨论这么清楚 其实我也不知道

只要自己会用就行。
不管开不开单层，只要你的TS层开着
那么所有的单层双层焊盘都默认为TS也开着
所以外圈有紫色显示
明白不?
可以再详细说，就是你的单层焊盘如果放的就是焊盘，我是说属性就是焊盘，而不是一个FILL，你大可直接把TS层关掉的
   说白了吧，就是 单层焊盘==单层的FILL+单层的SOLDER合并
楼上的都明白了吗 累死我的
呵呵

solder层暂时可以忽略.
你在出光绘时,通常可以统一设置对焊盘进行补偿：４－１０mil

对的 PROTEL一般默认4MIL 不过很多单面板子线条不是特密的我们可以选择阳版线条 阴版阻焊 进行丝印 这时候就要修改一下6-8MIL了
呵呵 谢谢
有机会多多交流学习
（平时我们的单面板都是曝光显影的）
  我在一家线路板厂做 LAYOUT
