请教！
1、大家都知道在画一块比较小的PCB板时！都要进行拼板！（便于PCB制板厂家生产工艺要求）。
2、大家也知道，SMT贴片机器是按元件坐标来定位贴上去的！
如下图11拼板前：C1的坐标 X：11 Y15

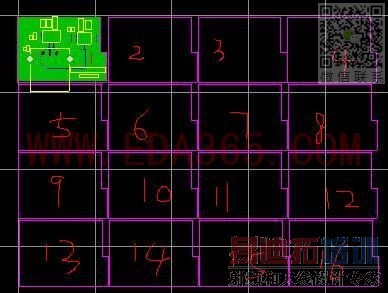

那么拼板之后！如下图111 第2 、3、 4····16板上的C1坐标如何生成！?

111

等高手进场！

我觉得想你这样有缺口的板子,应该将没有缺口的一面放在一起.先设置一块板的查考点,然后copy,两块板没有缺口的一面并在一起,然后往下排,一排两块,摆8排就可以了(就想排16块一版的话)

不好意思,是先设置参考点.

你的拼版好像不是全部图形的拼版啊
再有你是不是用的特殊粘贴啊
把整个图都做特殊粘贴来拼版就是了
包括元件封转还有线条等等等。
