Altium怎么做异性焊盘？做BGA时，怎样按矩阵摆放Pad？
录入：edatop.com 点击：
这样的焊盘，在Altium里能做吗?
如何实现?
还有，做BGA时会有Pin好摆放，怎么实现矩阵摆放?
不要告诉我设好格点后，一个个摆，会死人的！
这个焊盘当然可以做，且做起来是非常简单的。

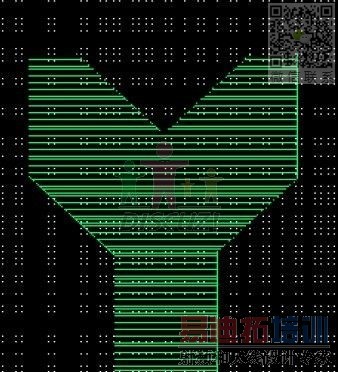

在封装库里，新建封装，使用放置-实心区域，就能绘制。
需要注意的是，在阻焊层需要放置一个同形状的焊盘（复制-粘贴即可），否则是会被绿油覆盖的。
至于这个阻焊层的需要多大的形状，就看自己需要。
如果这个焊盘是在封装库里画的，加载到PCB后，需要双击元件，去掉“锁定原始的”后面那个勾。
再分别给顶层和底层贴加网络。
（不知道是否有更好的办法，请高手指点。）
至于pin位排布，当然是需要矩阵，看下图。

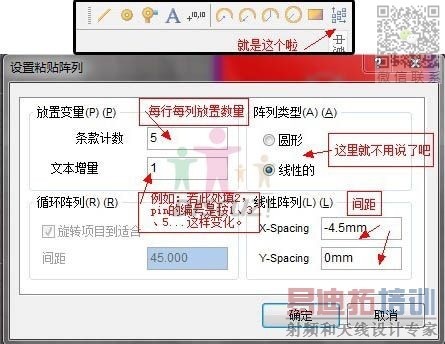

你的这个“粘贴阵列”一次只能进行一行or一列的粘贴呀！
做BGA这种规则的元件有工具向导啊,AD的元件向导最全最好用了
楼上正解。
新建块元件，右键，组件向导。
AD中可以做么?怎么我用FILL只能画出矩形出来?
