请问:给焊盘或过孔单独加泪滴怎么操作

录入:edatop.com     点击:
请问:给焊盘或过孔单独加泪滴怎么操作呀!

按住Shift,点击要加泪滴的焊盘或过孔,再按两个T,出现加泪滴的对话框,在GENERAL里选择ALL PADS, ALL VIAS ,SELECTED SUBJECTS ONLY,在ACTION里选择ADD,TEARDROP STYLE可以随便选一个,点击OK就可以了。

Shift,点击要加泪滴的焊盘或过孔没反应呀!两个T是什么意思?

是按住Shift的同时点击要加泪滴的焊盘或过孔,按两个T是选择Tools菜单下的Teardrops的意思

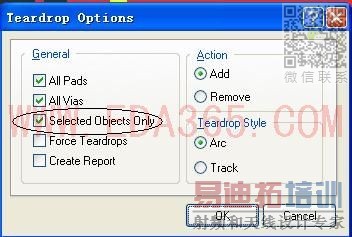

楼上的意思有点含糊,我来完善下,首先选择你想添加泪滴的焊盘或过孔(处于选择模式),调出泪滴对话框(Protel99se的快捷键是T-T;AD的是T-E);"Selected Objects Only"打钩;如图

谢谢大家呀!我已经做出来了。

補充一下,「All Pads」與「All Vias」也要勾
若沒打勾,是不會補淚滴的
我曾因為這個原因困擾了很久

谢谢

又学到一招,谢谢!很详细!

1# lhcft
问题是解决了,希望小编以后提问先说清楚是什么软件。就不用很多人来补充了。

学到一招了。

一个一个加上小圆弧就是啊 然后复制


你好!泪滴的大小可以改变吗,怎么改变?AD的!

怎么不成功呢?
