altium designer在画pcb时怎么隐藏字符串
录入：edatop.com 点击：
我画PCB板时想先把字符串（标注）先隐藏，等画好板后在显示出来，怎么实现，请教高手
2、过滤器选择界面：
3、效果：
要把隐藏的字符串显现出来，我的办法稍微有点笨，就是：
1、先双击其中一个元件，让他的字符串显示出来
2、使用“查找相似对象”功能，同上面一样。
先顶一下自己
很简单，AD有一个功能，就是，过滤选择。
这里有很多东西可以研究，你慢慢体会吧。

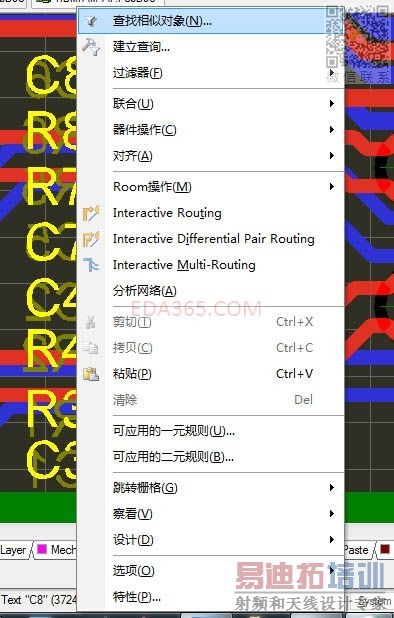

1、右击字符串：

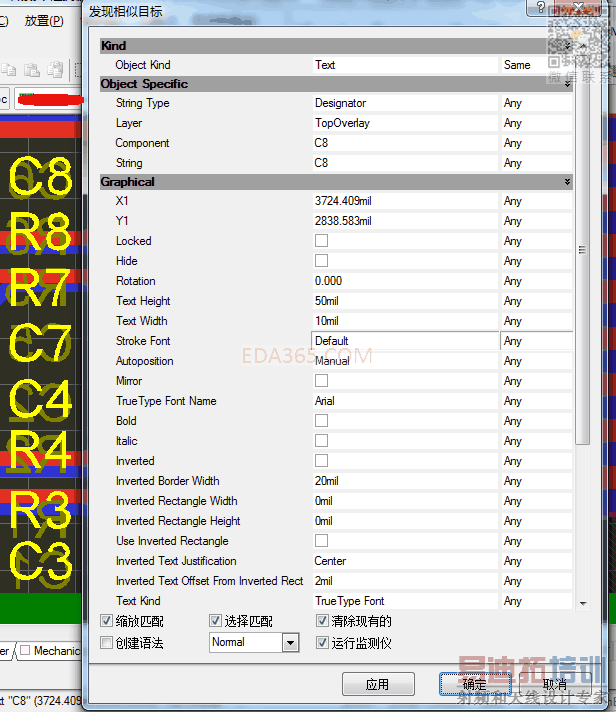

2、过滤器选择界面：

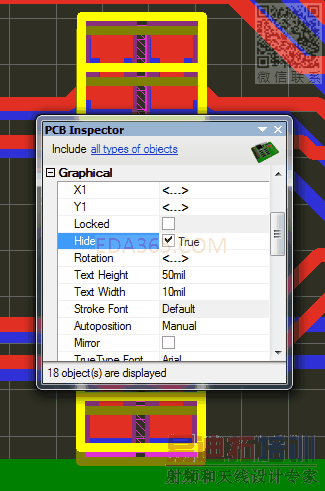

3、效果：
要把隐藏的字符串显现出来，我的办法稍微有点笨，就是：
1、先双击其中一个元件，让他的字符串显示出来
2、使用“查找相似对象”功能，同上面一样。
如果，你希望整个顶层丝印层或底层丝印层不显示，那就更简单了，
按“L”，在出现的对话框里，将顶层丝印层或底层丝印层后对应的勾去掉。
同意3楼的做法，你的方法连元件的边框都没了。
同意3楼的做法
学习了哦。
在TP 里面把 STRING 关掉 这样 你器件的实体框还保留了 避免器件太近
如图示：
谢谢大家，受教了
为什么我用3L的做法不行?用下面的方法却行。

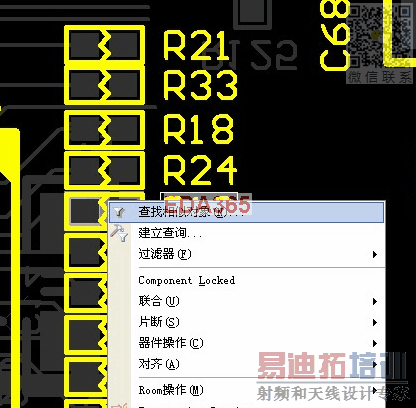

1、如图1所示，选中元件体右键查找相似对象。

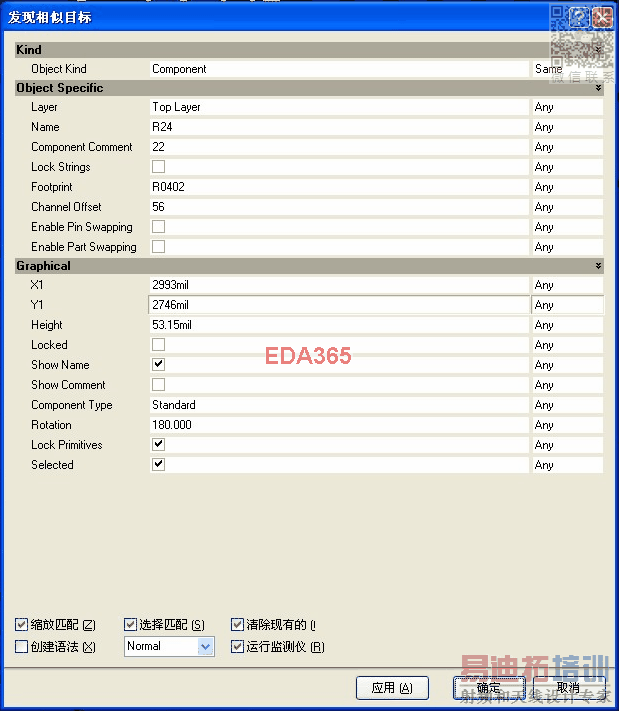

2、谈出图2，确定。

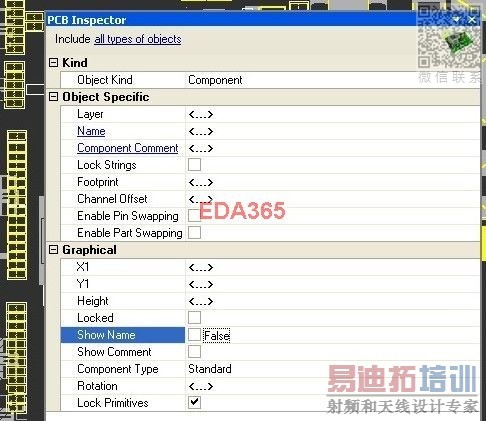

3、谈出图3，选中show name与否就可以关闭打开元件标号。
