请教dxp中一个铺铜的问题
录入：edatop.com 点击：

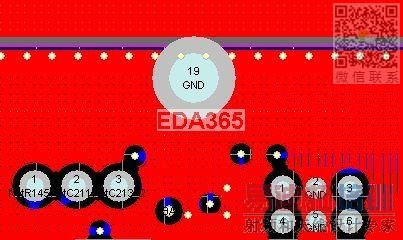

有一块外框不规则的板子要铺铜，其中有几个与地相连的焊盘在板子的边缘，铺铜的时候遇到一个问题：在设定好GND网络的距离约束规则后，想一次性把铜铺完，所以铺铜时拉出来的那个框就比较大，铺完后就会产生如图所示的问题，keepout外面不想要铺铜的地方铜皮不会消失，因为已经和焊盘相连了。想到2个方法：一个是分多次来铺铜，每次都改变距离约束规则；另一个是先把焊盘拿掉，铺完铜后再放上去。不过这2种方法都比较繁，有没有什么办法可以一次性地铺完铜?
再新建一个规则来约束GND网络与Keepout的距离，不过刚刚试了下就只是keepout那一条线上的铜没铺上，外边大于约束距离的还是有。不知道怎么整了就，等待高人。

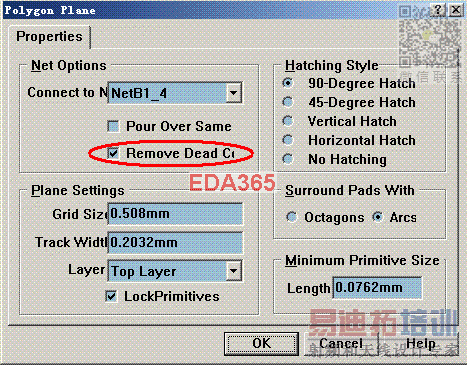

Keepout外边铜皮消失，铺铜时选去除死铜。
焊盘出去了，导致外边有铜，那就把外边的焊盘 “干掉”！
