急求此开关电源黑色接口的封装或者尺寸大小，（已解决）
录入：edatop.com 点击：
急！求此开关电源黑色接口的封装或者尺寸大小，谢谢。（已解决）
希望热心的友友帮一下忙。在这里上传一下资源。
如图：
半个小时过去了哟。难道没有人做过这种封装吗?
小编jimmy出来帮忙一下哟。 我暂时还没找到资料呀
1个小时又过去了哟。
这种接线端子通常是不会设计到电路板上的，而且属于强电范畴，规格繁多。看图像是TD15序列的，通常厂商只提供额定电流、额定电压，接线位数及外形尺寸等参数。要得到PCB封装就得对照实物自己画。
虽然没有资料，但提供了一定信息，谢谢。我这就是没有实物呀，也没尺寸资料
可以让供应商提供规格书啊，按规格书做就好了啊
这么基本的东东还要问.
这种东西是没有封装的，只有自己画

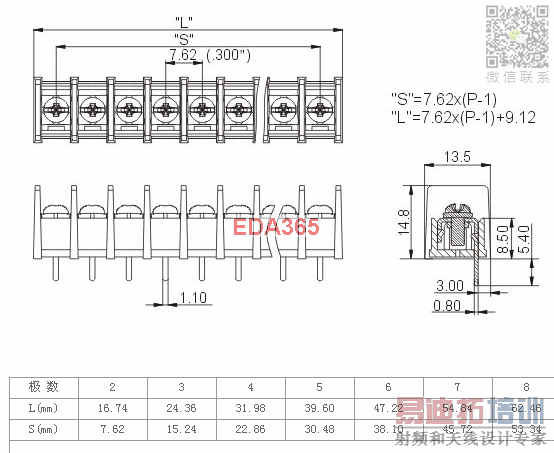

此为栅栏式接线端子.以前用过．
现在一时找不到datasheet了....
你百度一下，栅栏式接线端子可以找到的．

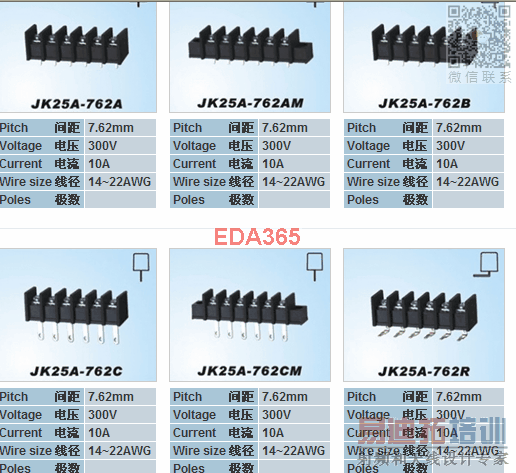

间距通常为7.62mm

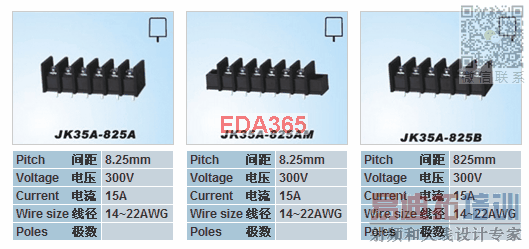

http://www.standfar.com/products_388_1.html
http://www.hlhdegson.com/product_content.asp?id=974
还是jimmy好，多谢了。
为什么满世界都是jimmy的影子呢
