protel中丝印可以做负片吗？
录入：edatop.com 点击：

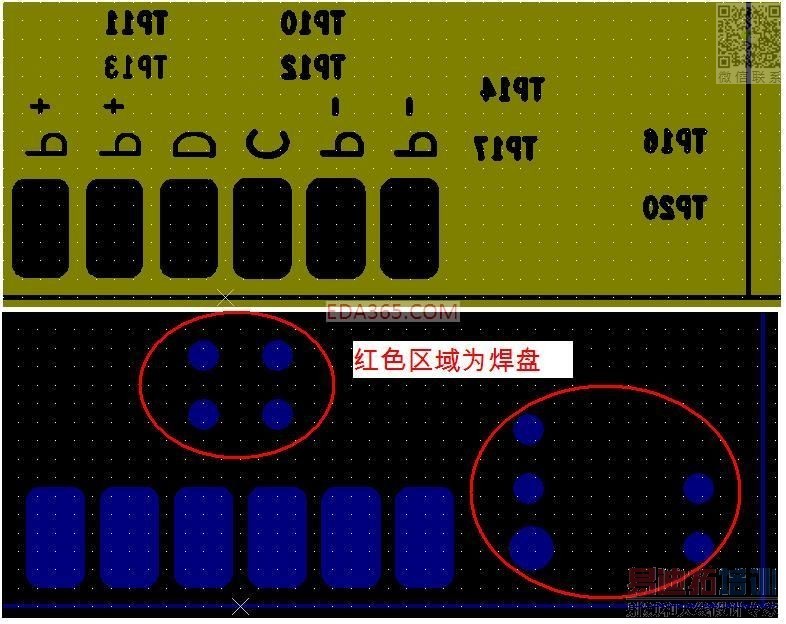

如题，如图
整个版面都是丝印，标号呈镂空显示，protel中有这项功能吗?
整个版面都是丝印，标号呈镂空显示，protel中有这项功能吗?
没人知道?
我知道allegro可以，就不知protel行不?
可以做，但比较费事。
请试试下面的解决方法2个：
1. 将丝印层画在中间层。protel的中间层默认的是负片。
2. 按照正常的正片出GERB文件，在光绘出片子的时候，出片机上可以控制出负片。
美女头像！
招摇过市
当然可以。
出完gerber后跟pcb生产厂家说说 你这个层为负片 应该可以的
没有问题，完全可以的！
丝印层上没有这个功能。PLANE 层是电源和地层。不合适。还是出GERBER 后，跟PCB厂说明这个转换为负胶片为妥。
