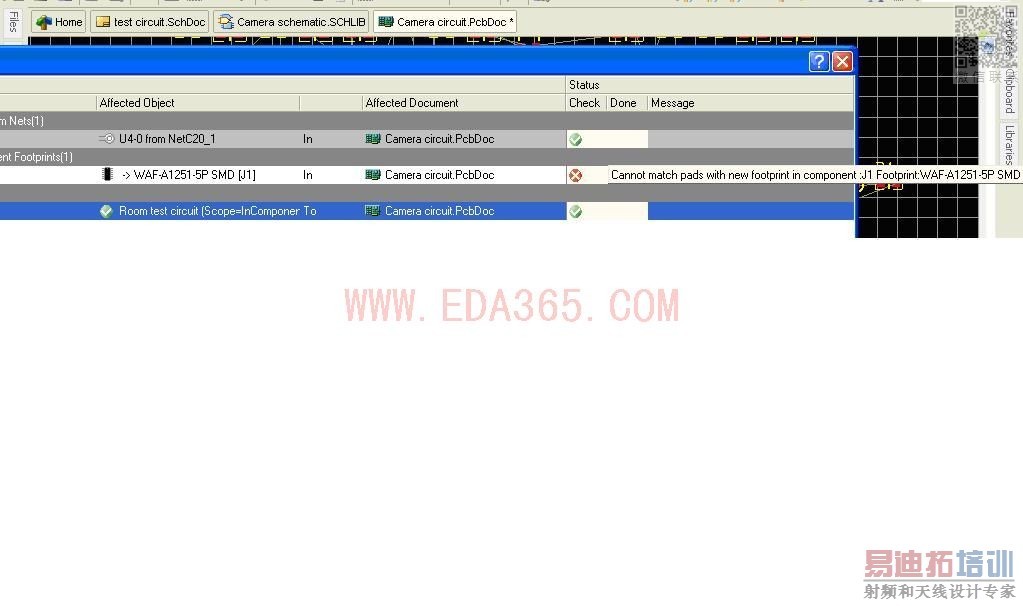

求解：關于updtae pcb時的錯誤提示

意思好像是说PCB中无对应的封装！
自己多摸索摸索，有时候更新的时候，这里显示的并非都是错误，可以尝试着点确定要PCB看看。

呵呵,封裝更新無法完成,似乎是個錯誤....

一,關于以上問題解決方法如下:
因原PCB用的封裝pads与修正后的封裝的數量不一(此點疑為connot match pads 的原因),所以,我就在pcb中直接刪除原封裝了事,爾后,再在原理圖中update PCB便OK了...
問題是曲線解決了,可問題依然:即使原理圖中修改了元件封裝,如果封裝PADS設置不一(如數量)的話,也仍是無法UPDATE的....是這樣嗎?

看不清图，没耐心等图片了，

喔，上次看错了。不知问题解决了么，这个好好摸索下就OK了。

  朋友,你點擊貼子中的圖片即可最大化單獨顯示圖片的...

，哦，看清图片了，嘿嘿，它这是说你这个封装J1，有问题。看看封装名字对不对，看看有没有这个元件。仔细对照一下

那它們焊盤數量不同會不會導致無法更新呢?

是的，个人觉得是焊盘数量不一致导致的。
我刚做了个实验：1、一个3pin的器件我选了2pin的封装，结果就出现了跟小编一样的错误提示；
2、一个2pin器件选了3pin的封装，能更新成功，只是第三pin是无网络的。

所以,當元件封裝改變時(指類似於pads數量的變更)的UPdate.它的解決方案還是令人苦惱的...

将3PIN的更改为2PIN的时候，需要先在PCB中将要修改的封装改过来（PAD的数目一致），这样更新就没问题。
另：忘了不理会它直接更新出来会是什么样子的

不理会它，更新出来有些会少元件，元件引脚不同当然会错。最好弄成一样的，比如30PIN座子，而PCB封装是有两个固定的焊盘。这里你在原理图封装上画个32P的，31P 32P在画原理图的时候跟地网络接在一起，PCB中，把那两个固定用的焊盘设成31 32脚，这里导进去就不会出错了，而且31 32脚是地，正合你的口味，比吃鱼儿还香

学习了....
