FPC上常见的异形焊盘怎么画?

录入:edatop.com     点击:
FPC上常见的异形焊盘怎么画?


有知道的吗?顶下

看起来好危险,我也想知道

这样做也行,想学学

很想知道,困惑很久了

我也很想知道是怎么画的,但是我还想知道这种焊盘在什么时候运用?还望高手来解答!

这种可以在元件库内做好,用的时侯调出来吧

我也很想知道是怎么画的,但是我还想知道这种焊盘在什么时候运用?还望高手来解答!

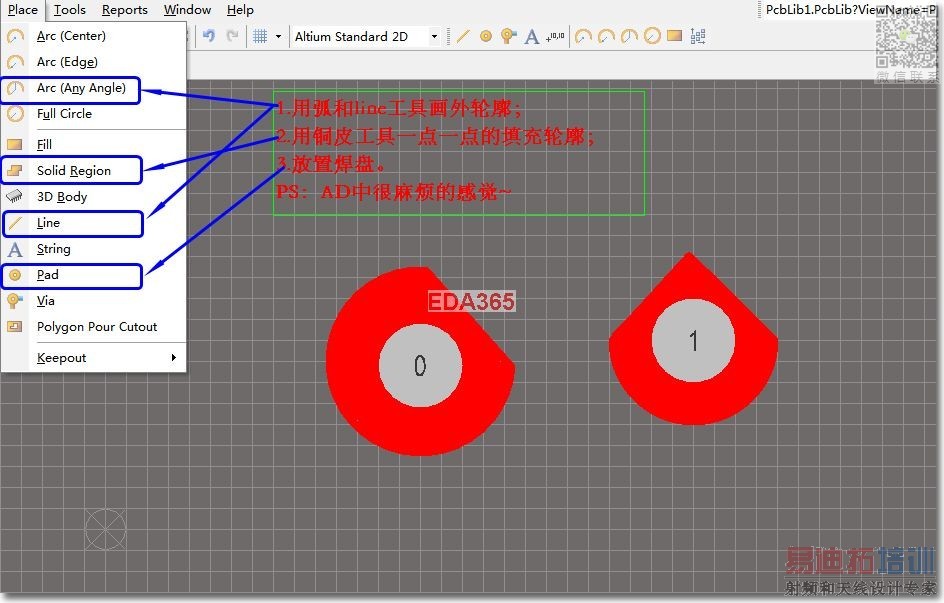

我的笨方法,不知是否可行~请参考:

焊盘说白了就是一块铜皮上打个孔。
异型焊盘无非是铜皮形状怪异,其他的都一样,就看你能否用铜皮画出你想要的形状。
