protel99se与ad9原理图元件45度放置问题，画pcb数年都不会的问题
录入：edatop.com 点击：
各位论坛高手，我所说的问题就是，在原理图里放置45°斜放元件怎么操作。我花原理图PCB数年，却不知道怎么操作。望高手赐教啊。不管是protel99se还是AD9/AD10我都找不到方法。呵呵，恕本人愚昧啊。
没用过
看错了
还真没设置过。不过可以在画元器件的时候故意画歪嘛。

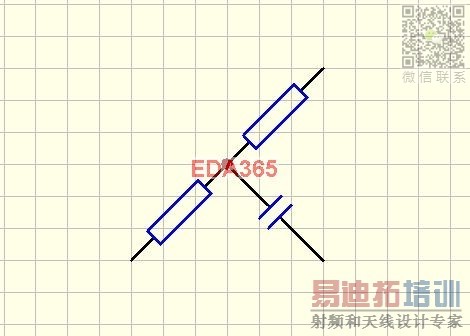

这个么?
跟本就没这功能.
直接在原理图中放置的元件无法设置成45°，只能在原理图元件编辑器中画45°斜放元件后调用。但要注意一个技巧：引脚长度设为零并放置在节点上，用画线工具画引脚，否则这个元件难以正常使用。
是的，非常感谢。我试过了。真的可以，谢谢了解决我疑问。

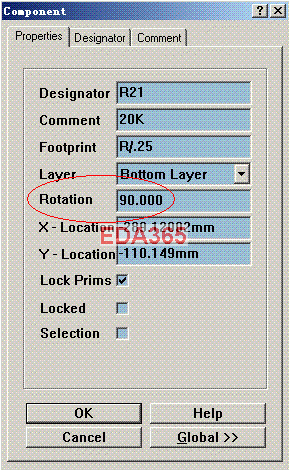

图示地方默认不可以的，楼上有说规则设置里可以。我试下啊
gexxing：
你好啊，能否说一下详细步骤。你说的我只在PCB里找到了。原理图里找不到啊。能否告知详细步骤！谢谢了
不还意思把你误导了不是rule里是在另一个里面设置的；

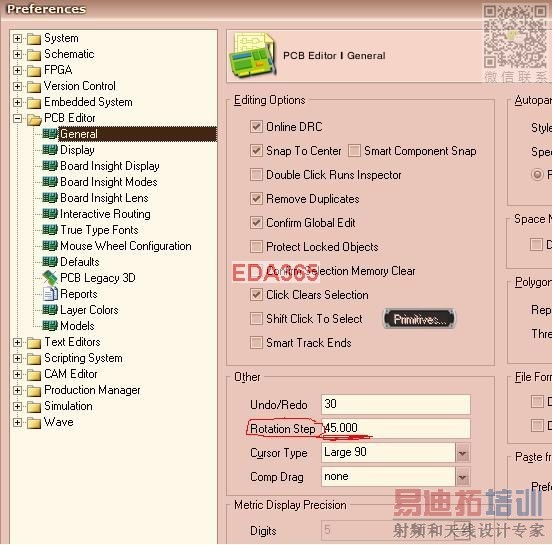

直接在PCB环境下单击右键option—>preferences
角度应该可以任意的；还有那个在原理图里面好像没发现需要用到其他角度的时候，通常线太多就直接用网络标号就是了
不过确实要用也可以用八楼提供的办法，自己画任意角度的元件那就可以
谢谢了，PCB里的我知道。就是原理图里找不到。再次谢谢回复我帮助我的朋友。
开眼了
