请问AD里面如何把同一网络设置成一个颜色

录入:edatop.com     点击:
比如所有的地网络都设置成蓝色。

顶起来,这个问题一直在困扰着我,但是一直都无法解决

哦,我也希望一下高手能帮上忙的啊,望待着怎么设置吧..

这个或许是不行的,每个层都有自己的颜色。但是你可以按CTRL的同时点鼠标左键,整个网络就高亮了。

如图所示:




还真有这一项啊,学习了。

真的是我的显卡不行啊

你好,请问你用的是Altium Designer的哪个版本啊?为什么我的菜单跟你的不一样?我这里面没有你的change color这个选项,也没有那个可选的勾.

你好,你的有这个选项吗?你的是哪个版本啊,为什么我的没有

2004及以下没有。AD09及AD10有。

我的就是AD09的啊,悲剧了。

Altium Designer Summer 09
AD06以上都有的吧。可能只是菜单的位置更改了 。细心找找吧  o(∩_∩)o...

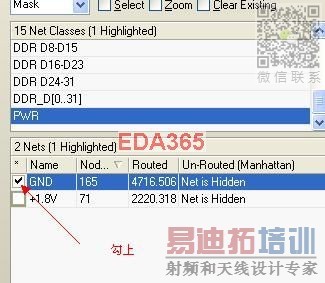

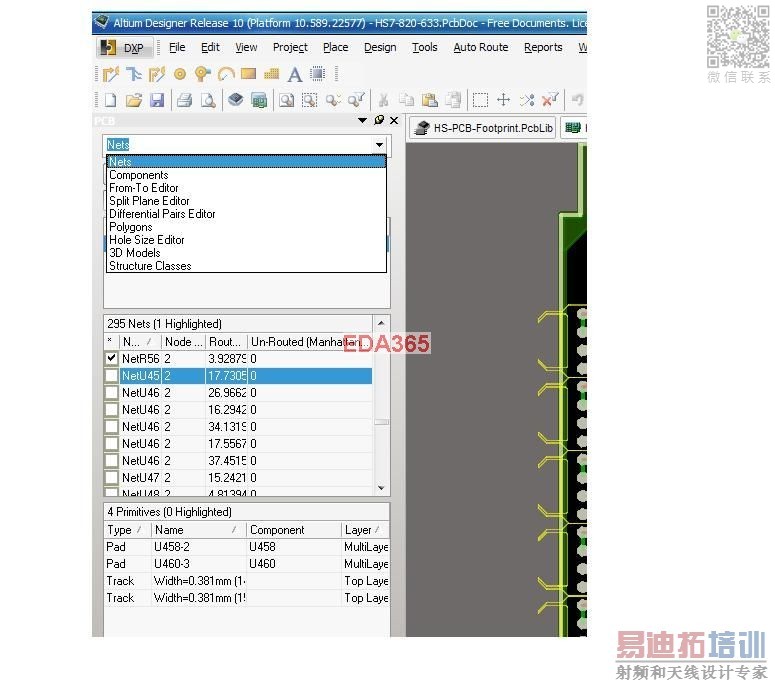

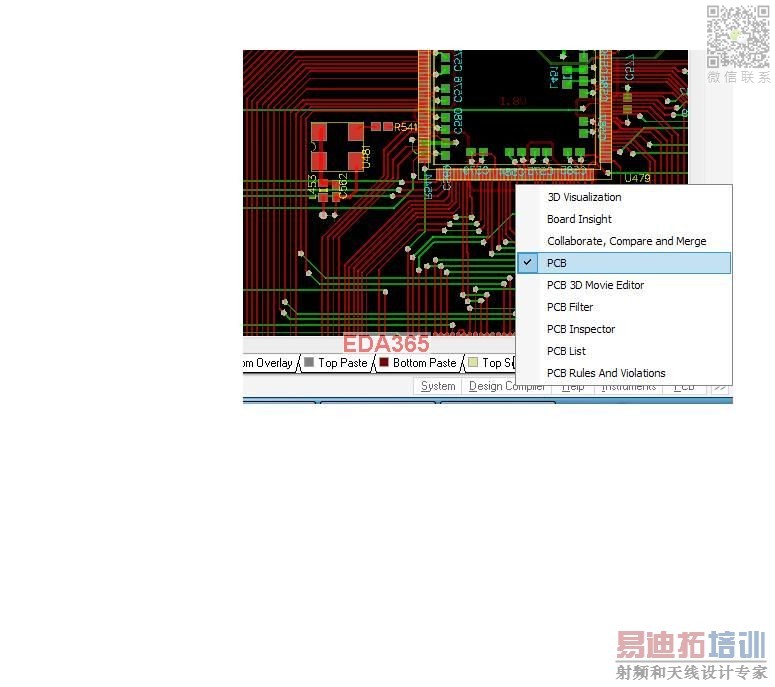

在右下角,PCB 打开PCB导航, 见图SHEET8

后在左上角,选NETS项   见图SHEET9

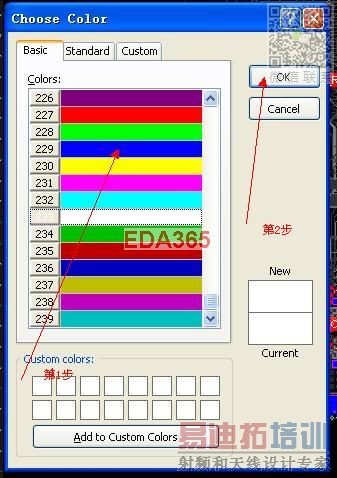

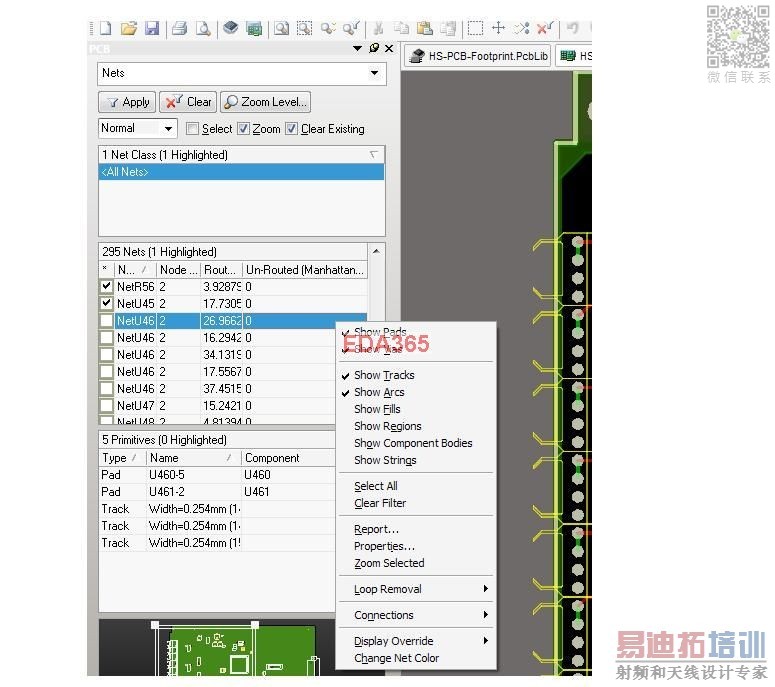

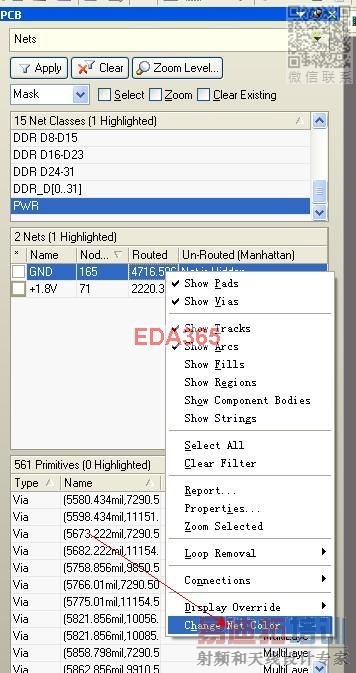

后在下方显示的网络中选你要求的NET 右键,再选CHANGE COLOUR 见图SHEET10

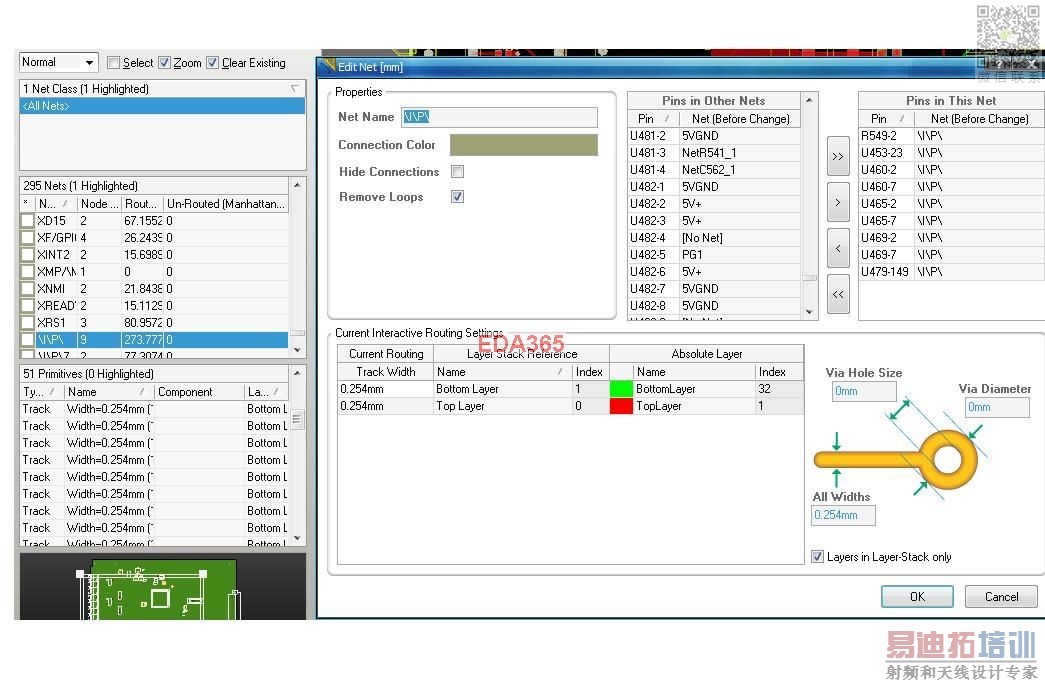

第三步,也可以双击该NET,有对话框,其中有定义颜色,LOOP等功能。

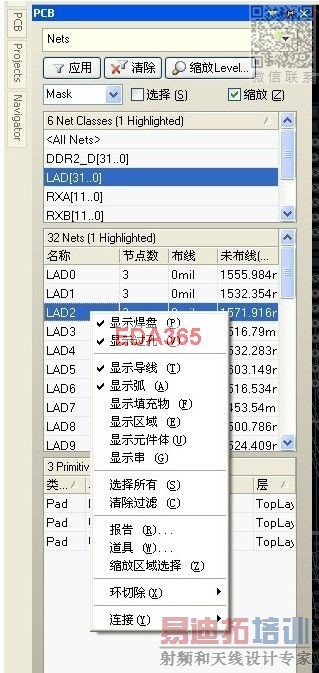

我的确实没有啊。你看看我的截图。
