求解：关于过孔的处理和GERBER的关系
录入：edatop.com 点击：
在PCB制版中，过空的塞油，或者盖油，开窗，这些gerber中怎么体现，出GERBER时怎么设定这些条件

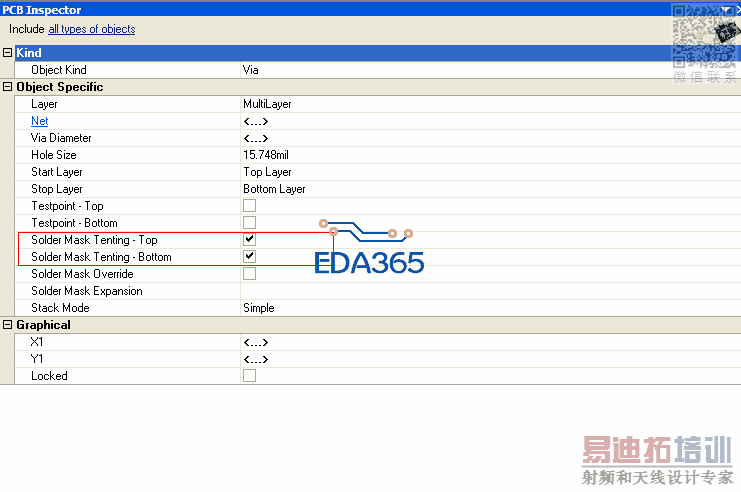

也可用用寻找相似对像后统一改所有VIA的塞孔

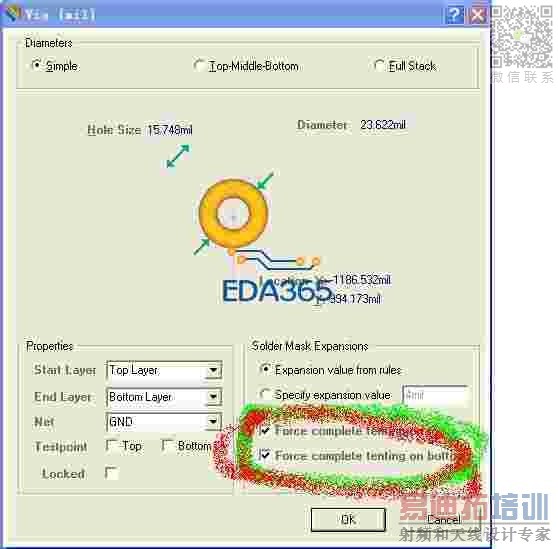

出GERBER之前先双击VIA打如图的勾。
也可用用寻找相似对像后统一改所有VIA的塞孔
我用的是PROTEL99SE,你这个是AD吧，请问99SE的是怎么弄的?
TENTING…………这个是关键词~PROTEL99中
过孔塞油之后,gerber里面的Top Solder和Bottom Solder层里面都不会有过孔的信息;过孔开窗之后你就会在Top Solder和Bottom Solder里面看到过孔的信息.

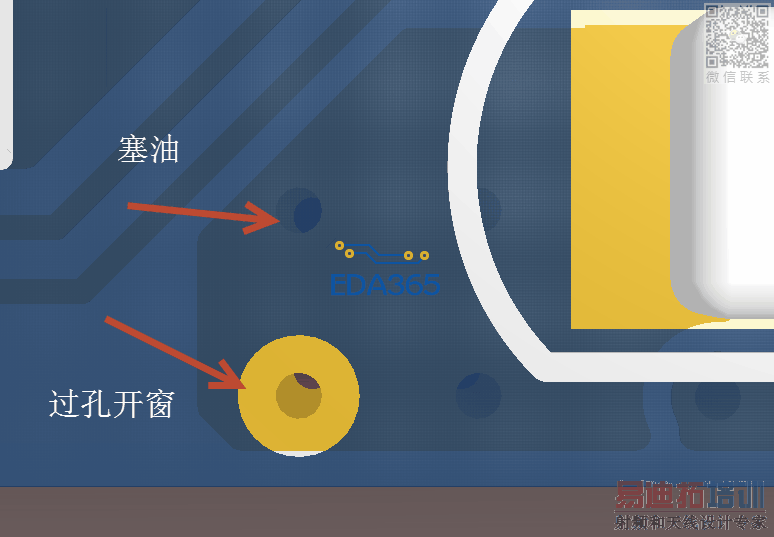

在3为模式下你可以很清楚的愤青塞油和开窗的区别
楼上的大侠们都回答的很清楚，我就不回答了
好东东，多谢各位分享，学习了
