急求问元件编号的问题

录入:edatop.com     点击:
我的板子电阻很多,也很密集,想批量把他们的元件编号一起移动到另外的地方,怎么一起批量移动啊?(元件体不动。)

http://www.eda365.com/forum.php? ... id=59122&extra=

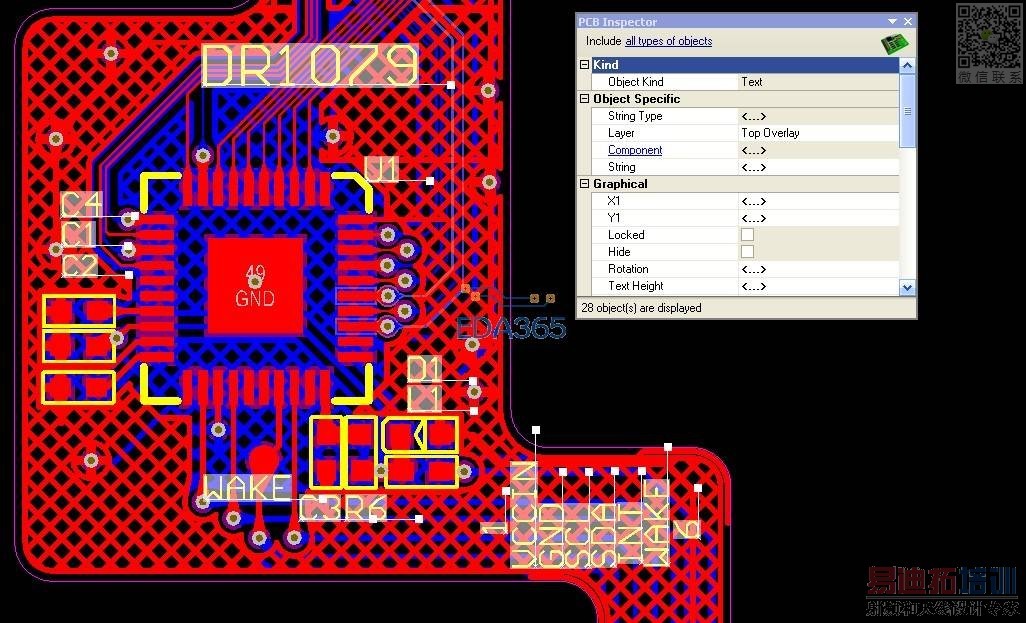

先選中所需要移動的Designator
按下F11呼叫Inspector Panel
在X1的值鍵入 X1+100
在Y1的值鍵入 Y1+100
+後面的數值即是你要的偏移量

大神啊,

真牛,看到偏移功能了。谢过了。

超牛,非常感谢你@~@

真厉害啊,用了这么久还不知道这个功能呢,以后就方便多了

请问:呼叫Inspector Panel即是什么?找不到呢

按下鍵盤上方F1~F12中,右方的F11快捷鍵就可以
這個面板主要讓你快速查閱當前選中的物件屬性,並可以直接編輯屬性

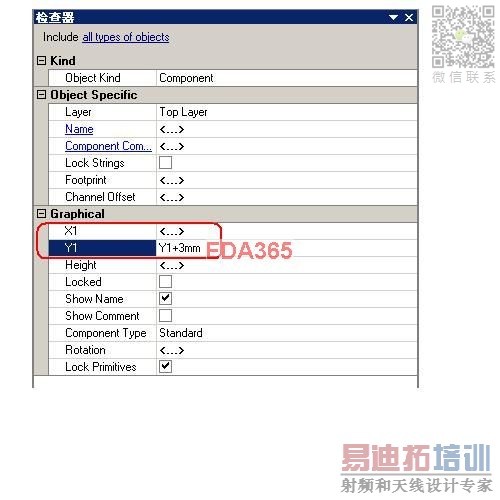

选中需要移动元件编号的元件,按下F11键,在弹出的界面上修改X1和Y1的坐标,如下图,但我这样操作实现的是元件的偏移,而不是像小编所想要的编号编译,元件不动,请问这是什么原因?操作有问题?

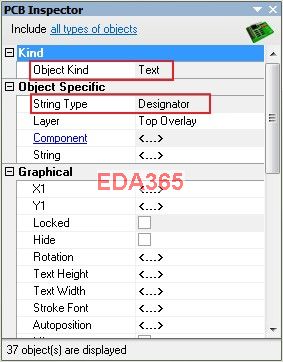

你所選中的是元件(Object Kind = Component),所以移動的當然是元件本身
需要選中Designatorjavascript:;字串即可

呵呵,可以了,之前是我框选把元件都选中,而不是单单选择编号,这个方法挺好用的,但一个一个选编号,也挺麻烦的

直接隐藏?

原来还真的有这样的功能,不过语言是参照哪种的呢

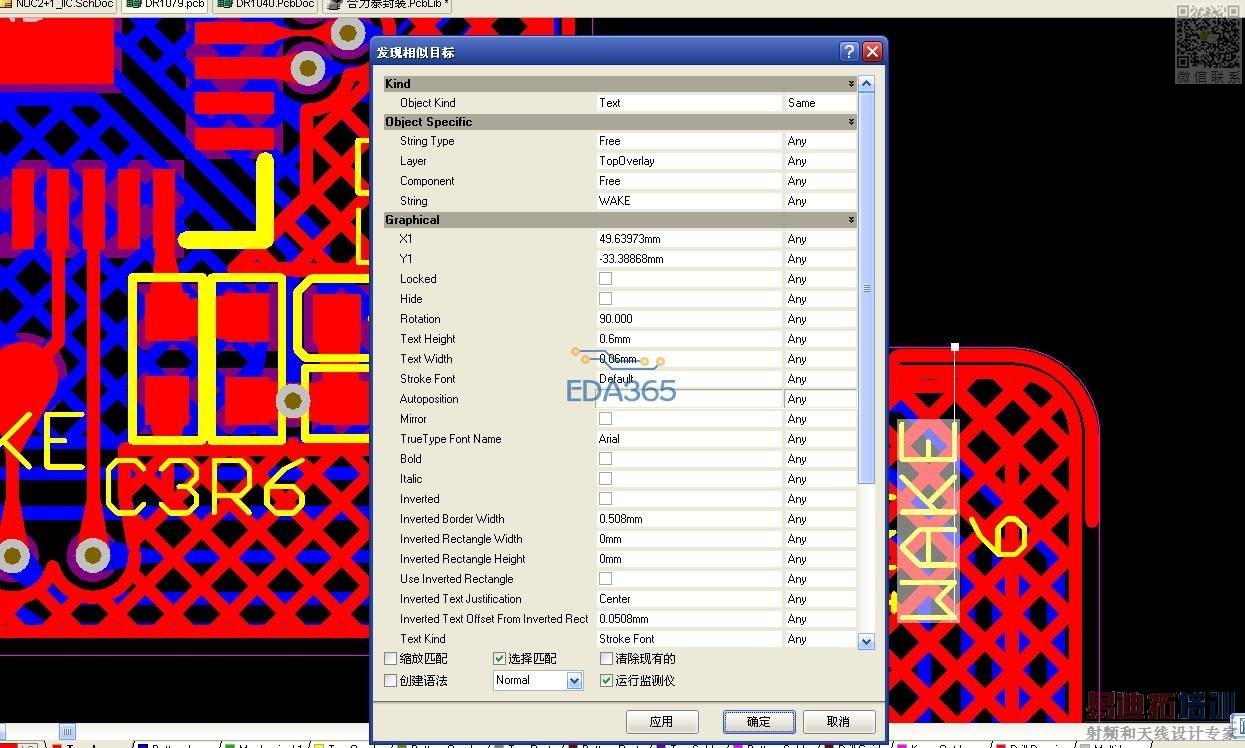

可以一下全部选中。首先先选中一个标号 SHIFT+F  点击你选中标号  出现个框

     然后点确定。   就选中全部标号了  在F11 可以批量修改。
