altium中走线绿油开窗
录入：edatop.com 点击：
请教大侠：altium中如何给特定的走线及铺铜 进行开窗处理！?

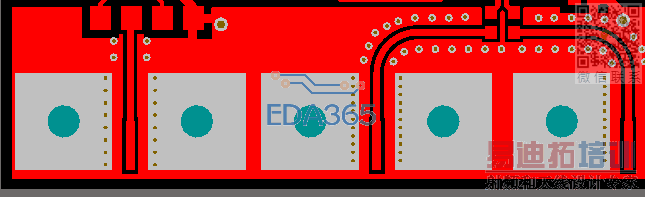

如上图片 我想把图上红色铺铜部分跟红色走线部分 全部开窗，走线跟铺铜不是一个net 如果在solder画一个跟铜皮一样大的区域，那么会把铜皮跟走线一起开窗吗?我用的是altium，请问在solder层画区域是不是用 line或者fill来填充区域?
在阻焊层复制一层相同的走线即可
直接在上面放置焊盘多省事啊，呵呵
在solder layer中画一块铜皮可以不?请问铜皮或者走线要给它net名称吗
在SOLDER MASK 层，赋予NET没有意义。所以说不需要。
请问一下 如果两个不同走线要开窗 结果我把他们的solder mask 画相交咯，那么对他们有影响吗 会短路吗
如上图片 我想把图上红色铺铜部分跟红色走线部分 全部开窗，走线跟铺铜不是一个net 如果在solder画一个跟铜皮一样大的区域，那么会把铜皮跟走线一起开窗吗?我用的是altium，请问在solder层画区域是不是用 line或者fill来填充区域?
如果是TOP SOLDER相交了,只要线距足够,一般不会短路,如果是BOTTOM SOLDER开窗画短路了,只要不过波峰焊一般也不会短路.总之SOLDER层不是电气层,问题不大！
在请问一下那是不是只要把铜皮部分开窗，那其中的线也就被开窗了啊
开窗的意义是PCB上面开窗的地方不覆盖绿油。
是的．
