避免非金属化过孔存在的隐患
录入：edatop.com 点击：
Altium Designer中在机械层可以绘制非金属化过孔，一般是定位孔或安装孔。但是这样存在安全隐患。
我注意到有些双面板这样设计的非金属化过孔，加工回来内壁是金属化的（不是垃圾厂家做的）。
在这个厂家做多层板没发现这个问题。
但是我在另外一家做的6层板遇到过这个问题，是mini USB座子的封装带的。结果直接导致2个内电层短路。

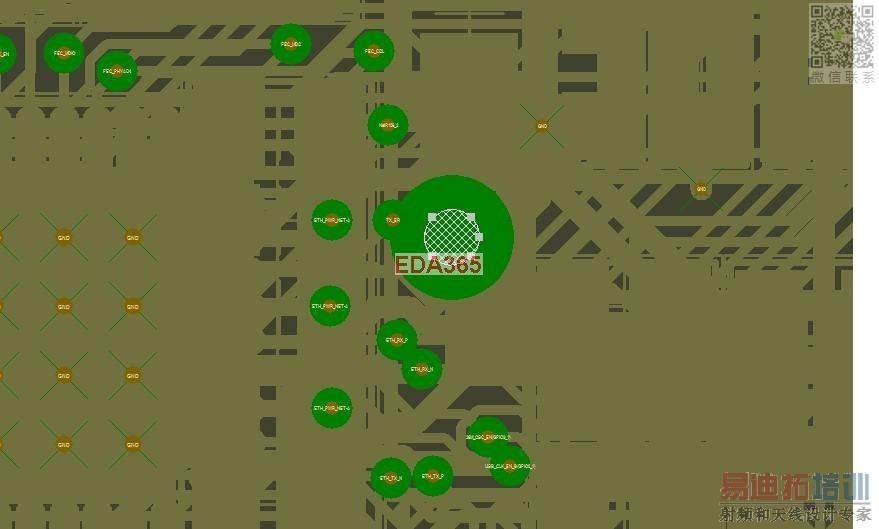

利用Altium Designer的“define board cutout”功能可以避免这个问题。
所以机械层绘制非金属化过孔，应该在这个位置上加上“define board cutout”。这样内电层会避让“define board cutout”内缩。
我注意到有些双面板这样设计的非金属化过孔，加工回来内壁是金属化的（不是垃圾厂家做的）。
在这个厂家做多层板没发现这个问题。
但是我在另外一家做的6层板遇到过这个问题，是mini USB座子的封装带的。结果直接导致2个内电层短路。
利用Altium Designer的“define board cutout”功能可以避免这个问题。
所以机械层绘制非金属化过孔，应该在这个位置上加上“define board cutout”。这样内电层会避让“define board cutout”内缩。
放通孔焊盘当机械孔不就行了嘛。焊盘孔径设成和外径一样大。再把PLATED里边;的勾勾去掉。百试不爽。
一楼是个方法.
二楼的做法更为保险,我们也是一直这么干的.
又一次我们做个板，厂家问要不要金属化，我们同意了，最后做出来的板子一些非金属化的通孔也金属化了。估计就是如二楼所说PLATED前面的勾勾没去掉。
2楼说的对
学习了，多谢。用机械层描述时是要像你这样处理的。
