PCB如何转CAD打Bottom层彩印
录入:edatop.com 点击:
各位,是怎样打印protel的彩色PCB图纸的,特别是Bottom层彩印(要反向)。能分享一下方法吗?谢谢!

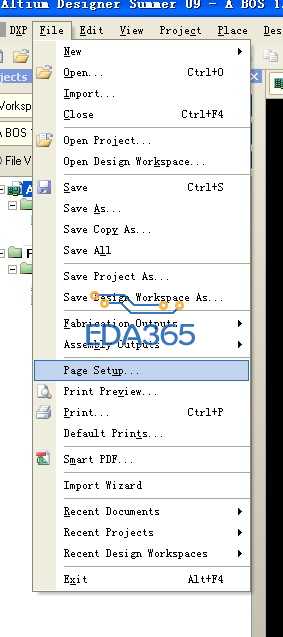

首先.File里面的Page Setup选项

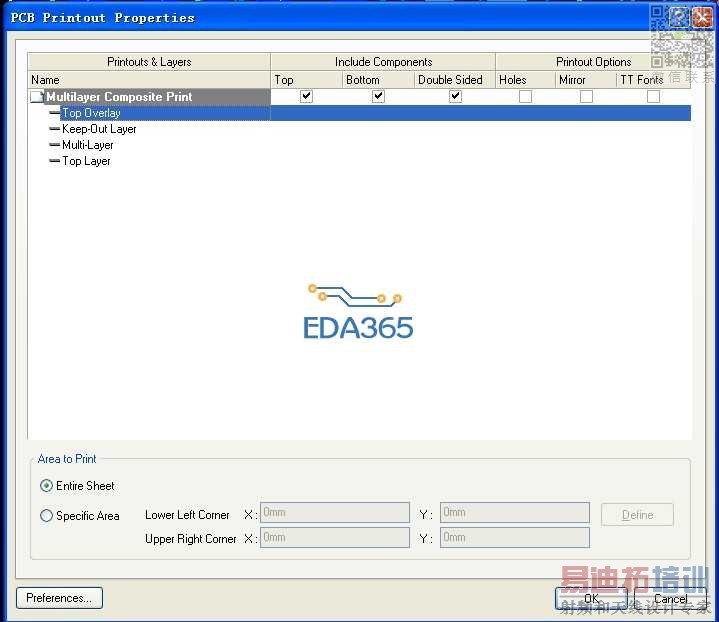

然后选择Advanced...选项

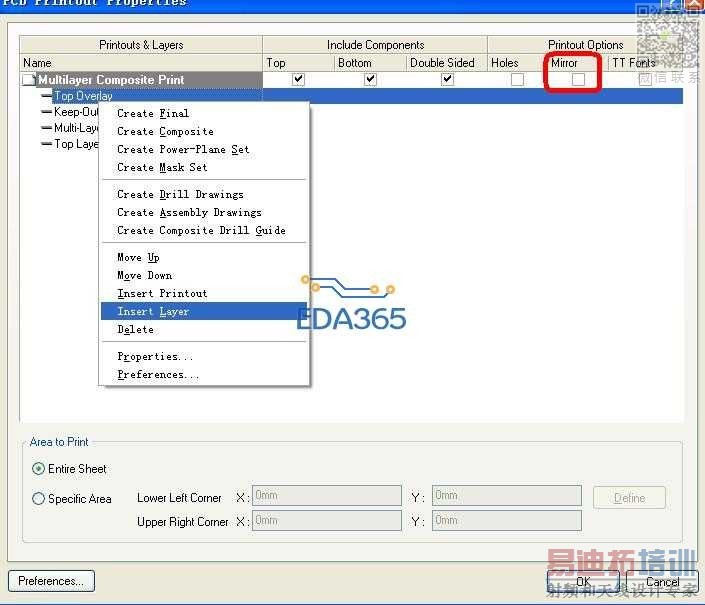

右键点击...Insert Layer是添加你所需要的层...Delete是删除当前你选中的层....

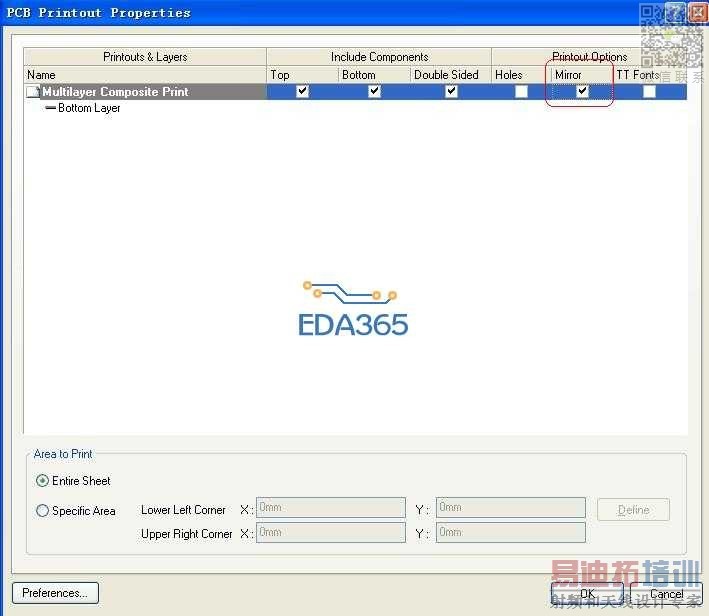

最后只留下Bottom层..并将Mirror选项勾选.....
点击OK 然后直接用彩色打印机打印出来应该就OK的了....
首先.File里面的Page Setup选项
然后选择Advanced...选项
右键点击...Insert Layer是添加你所需要的层...Delete是删除当前你选中的层....
最后只留下Bottom层..并将Mirror选项勾选.....
点击OK 然后直接用彩色打印机打印出来应该就OK的了....
学会了,很是感谢!打印出来不是最清晰。我见过别人发过来的一分资料,是转成CAD再打印效果更好点。就困惑在BOTTOM的反面转CAD了。不知如何转换的。
可以先转换成PDF格式之后再打印,可以参照以下贴:
http://www.eda365.com/thread-75606-1-1.html
前提是你的打印机是能打彩色的。
