AD怎么走出这样的线？
录入：edatop.com 点击：
AD怎么走出这样的线呀?谢谢

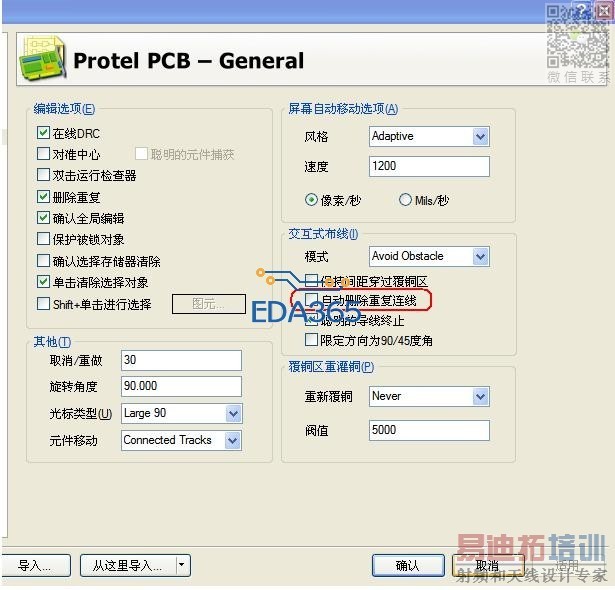

快捷键“OP”，取消“自动删除重复连线”一项，如下图，即允许重复节点的重复连线

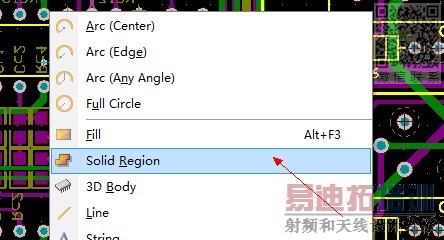

填充一个多边型FILL
学习了
不建议二楼的方法
顶三楼
走完线之后直接用fill旋转45°填充就ok
其实两种方法都可以达到同样的目标，看自己的习惯和操作的方便程度而已。
走完线后再去Fill，但填充的区域是没有网络的，需要手动添加网络，对于我走信号线而言，这样比较麻烦。
#5楼所指方法很正确，顶。高效、快速。Fill一下，再用快捷键M下的Rotate Selection...旋转即可。
Fill的时候不用Fill得很好看，随便Fill一下就好了。等旋转45度以后，再拖动到相应的地方，选中的状态下拖几下就好了（用Shift+E打开想要的捕捉格点的形式，事半功倍，端庄美丽）。
5楼的好处是：可以将做好的fill循环使用，粘贴到你任何想这么走线的地方。
