请问如何将变异图形上的焊点设定成网路?

录入:edatop.com     点击:

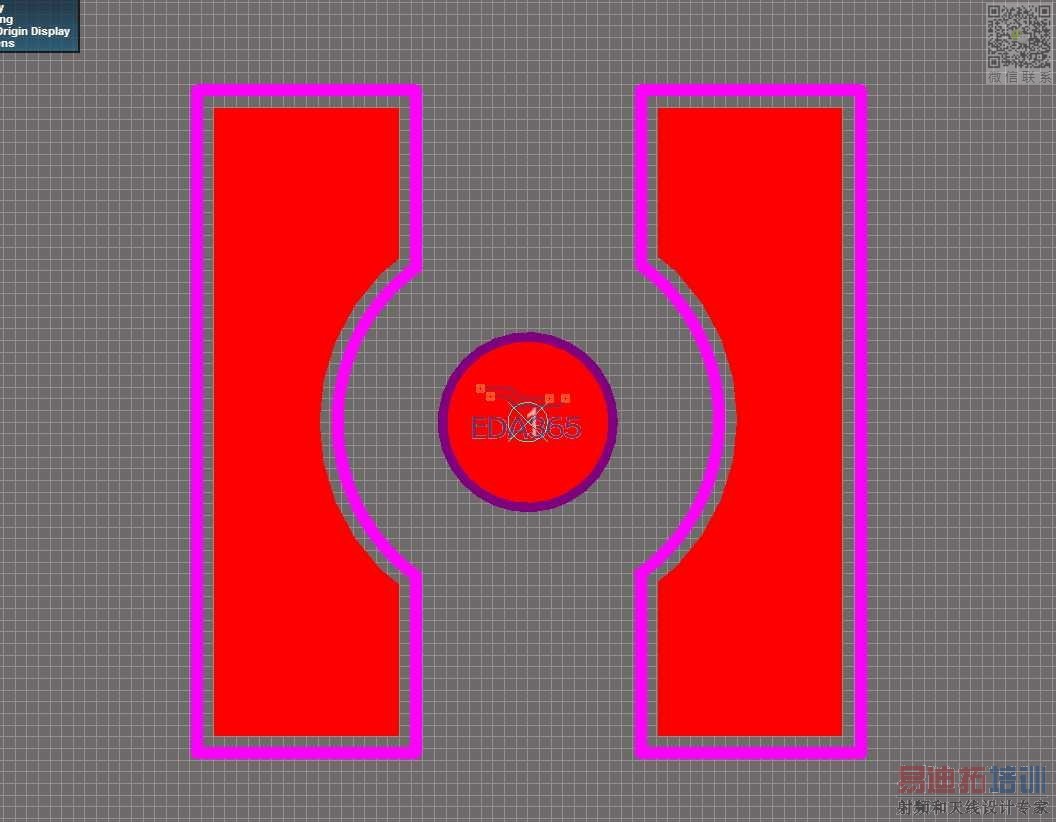

请问如何将变异图形上的焊点设定成网路?
补充一下是在 PCBLIB,创建零件库时~


沒人回應呢,估計只能在PCBDOC上更改網路的辦法了。

你那个不规则图形是不是在创建库零件的时候使用的是Fill画的啊,这样的话貌似是不能再上面添加标号的呢,所以从原理图或者网表导入的时候也不能识别出器件的网络标号.这个貌似只能在Layout的过程中在PCB里面手动添加了.
