protel 中怎么样将焊盘或者相同元件等间距排列?

录入:edatop.com     点击:
PADS中焊盘有重复与步长这个功能,可以使焊盘等间距排列,PROTEL 可以吗  还有PCB中多个元件等间距排列怎么设置?

特殊粘贴中的矩阵粘贴,间距和数量随便设置

这个貌似没用过,我一般都是手动尺寸画等间距

shift+ctrl+H水平等间距
shift+ctrl+V垂直等间距
AD上的快捷键,我在99里也有看到等间距的工具,但是没看到快捷键

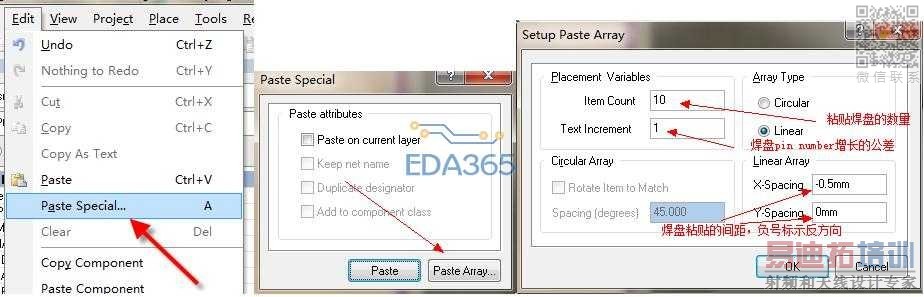

焊盘等间距排列:先选择焊盘,ctrl+c复制,再按快捷键E+A(先E后A)选择paste array,输入数量和间距,按OK,在需要的地方点一下就出来了。需要注意的是protel不像PADS那里没有pin number重复的焊盘,所以你阵列粘贴后要把pin number重复的焊盘删除只留一个就OK。

没弄懂你说的这个功能,是否详细说明下   ,最好有截图。谢谢

先复制焊盘,再按图操作,跟PADS中焊盘重复与步长这个功能一样的,快捷键EA


的确高明!

5楼很犀利啊,这个其实就是特殊粘贴的一种运用.

谢谢指导哦,我学会了!
