做PCB时导入网表时出现的问题有图，
录入：edatop.com 点击：

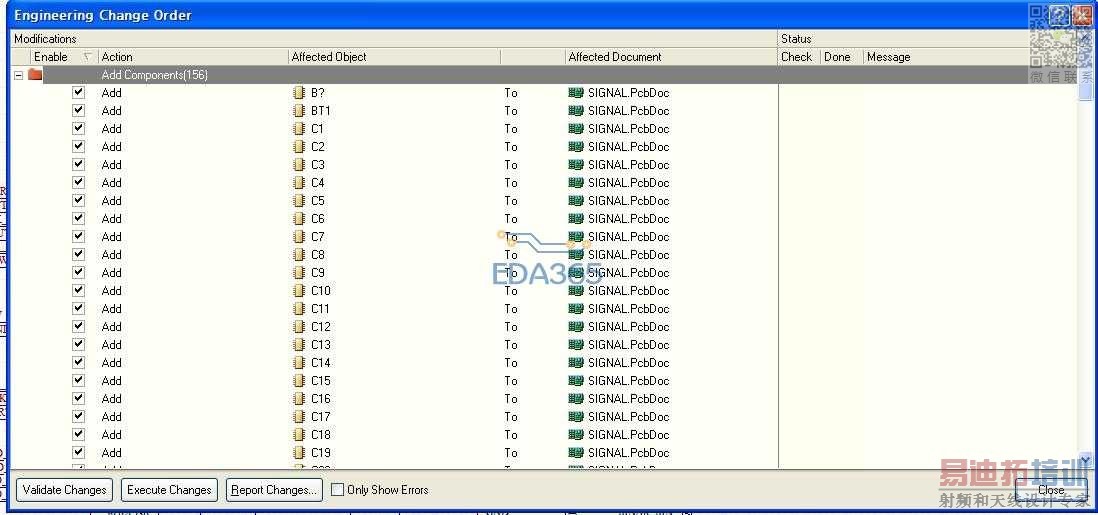

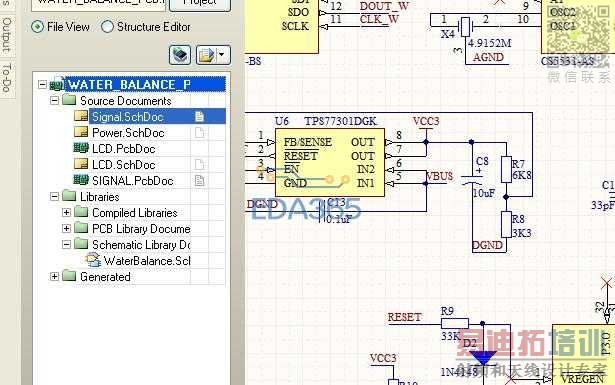

项目中有三个原理图，两个PCB，我想把Signal.SchDoc中的器件导入到SIGNAL.PcbDoc中，但是导入之后，会把其他两个原理图文件中的东西也添加进去，如果想单独添加Signal.SchDoc中的器件的话，必须手动把多余的器件去掉，这样很麻烦也容易出错，请问有没有更好更简单的方法呢?
你可以这样试试,新建一个Project,然后单独将你的PCBDOC文件和你想要导入的那张原理图添加到这个新的Project里面,这样在从原理图导入PCB就应该行了.
LS说的对，LZ何必弄那么麻烦
很感谢 学习到了
