关于AD9的，

录入：edatop.com 点击：

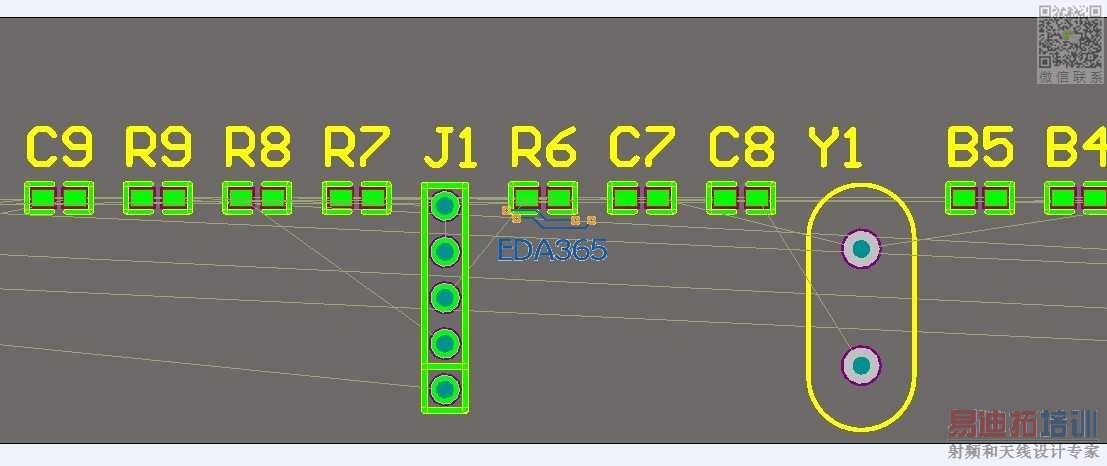

AD9中刚导入网络表~~元器件都是绿的，除了IC和晶振~~但如果把焊盘改小，贴片元器件就没事。如图，是不是规则设置有错，是的话，是哪个规则呢，找了半天都没找到。

图1

求助~~~~！

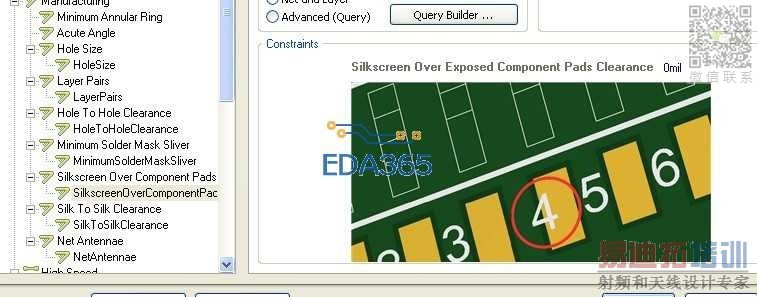

好像是丝印层到其他层的距离设置问题,D-R-尝试修改那几个和SKIL有关的设置。

三楼有理。

就是这问题~~谢谢~搞掂了

问题解决了谢谢了
