关于封装在原理图上显示的问题
录入：edatop.com 点击：

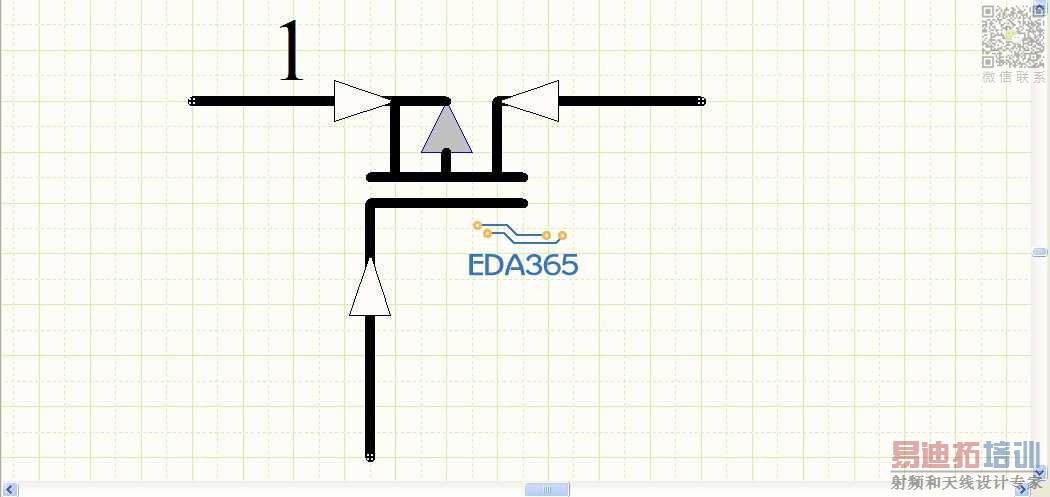

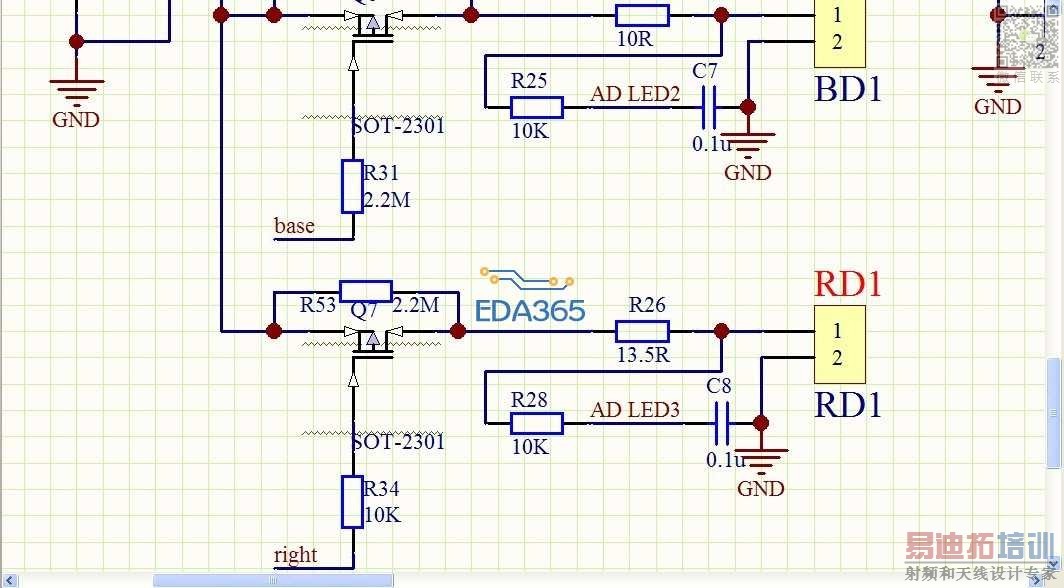

各位大哥好！下面的一个图是我自己做的封装，第二个图是放在原理图上的，连接好了后 为什么这个元件还有三条波浪线，我检查了封装 ，是这样的，请问一下是怎么回事，新手 谢谢各位了！
没有添加元器件编号！Q1,Q2(元器件编号相同也会出现）
我刚才检查了 器件编号都添加了得 而且 我发现这个封装的三个引脚都有这个波浪线
元件引脚标号是否相同?
元件的引脚都是不同的是d g s 对应的是1 2 3
有时候是会有这种莫名其妙的问题，我也遇到过。只要导入到PCB里面没问题就OK.原理图最终还是给PCB服务的。
是不是你从99SE导到AD上的?
试试把驱动源类型 取消
不是的 我直接在ad9上画的 这个封装是我自己画的 我现在怀疑是否是封装画的有问题?
恩 好的 我试一下
问题解决了吗?最好解决后把解决的方法告诉大家，以便共同进步啊
还没有 不过我现在导入到pcb中得时候是正常的 但是就是原理图上显示的时候还是有波浪线，我现在怀疑自己做封装的时候引脚放置有问题
是的啊 现在我导入到pcb的时候是正常的 只不过在原理图上显示的就不正常的
