焊盘孔是长方形的怎么做
录入:edatop.com 点击:
焊盘孔是长方形的怎么做封装啊!
还没做过,都是做圆形,U型,或者倒圆角的。我们公司目前的PCB厂家比较落后,长方形的金属化孔还做不出来。
U型,倒圆角 怎么做啊!请教!
U型的
你这个是哪个软件啊?我用的是PROTEL 2004 啊!那里面有这个吗?
Altium Designer Release 10
哦。那PROTEL 2004 里面有没有这个设置啊!

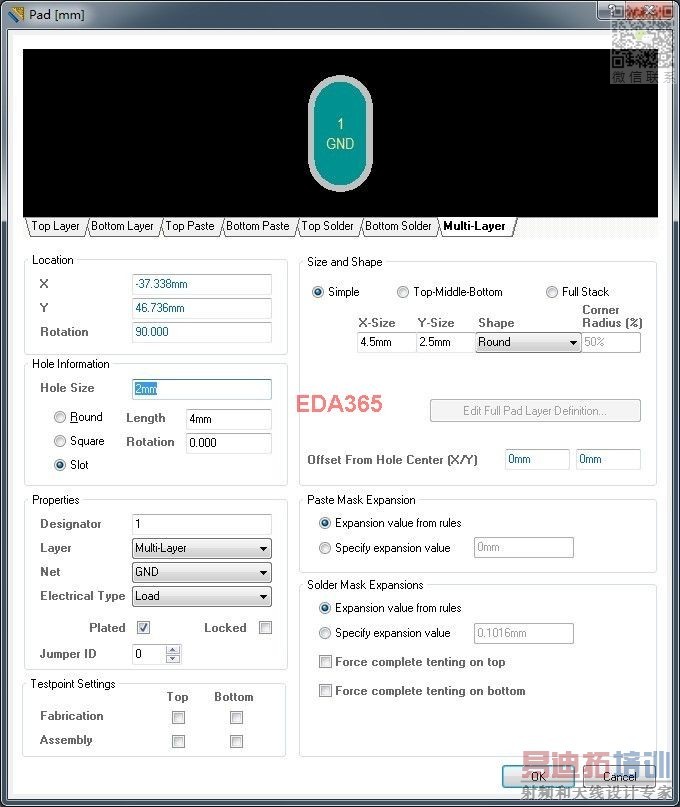

看看这个是不是你要的
我们厂 什么样子的焊盘孔 也能做 并且是孔化的
详情可站短
其实就是事先把你想要的形状的槽孔先打出来 在金属化 再沉铜不就是了。
哦。那行。谢谢啦。

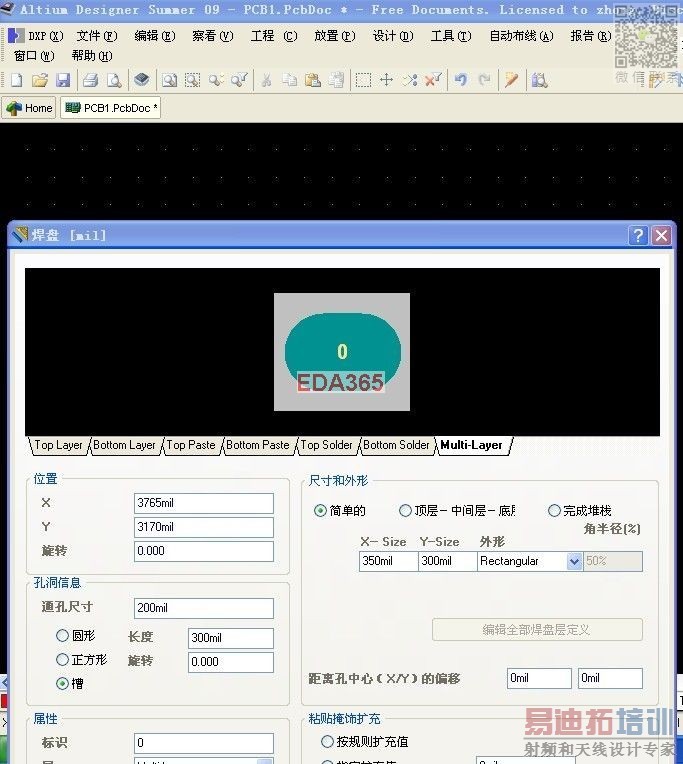

99SE不可以直接做长方形的焊盘孔,可以在开槽层绘制类似的孔,AD 09以后发行的版本是可以的
画个大的椭圆形焊盘 孔就用板框那层在焊盘上画出来
做这种异型焊盘是99SE好像没有这个功能哦?PADS这方面比较强!
利用mechanical1(机械层)来绘画。
我也想听大家的建议!谢
