ad一部分PCB拖出显示范围,咋办?

录入:edatop.com     点击:

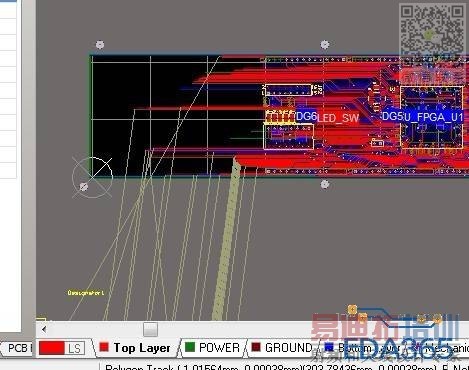

初步布了一部分PCB电路,因为需要调整,不小心把一部分PCB电路(包括过孔、track)拖出了显示以外,当时没注意,改动了很多以后才发现这个问题。怎么修改能显示这一部分电路?以下是示意图:

把那一部分选择了 拖回去  不然就撤销

全选——快捷键S——Outside Area——重新排列

楼上正解

或者使用快捷键ESA(全选),然后MS,你想移动到哪里都可以
