protel如何画圆形PCB板敷铜

录入：edatop.com 点击：

方形多边形画敷铜比较容易，就是画不出圆形板，请朋友们给个方法，谢谢！

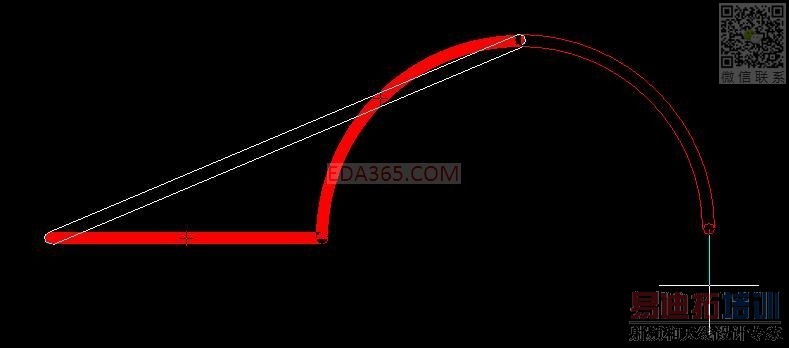

敷铜过程中按shift+空格就可以，直到切换出弧线，4个90度的弧线就是圆了
要是觉得半径,角度不好控制，就先用过孔什么的定好位，利用protel的捕捉功能就能精确的画出圆形了。
话说protel的自由还真是无人能及呀！

楼上说方法不错

高手又学会一招

顶起来

二楼最可行

学习了

谢谢

好！

直接输入参数最精确

在圆型板框外用禁止布线层画一方框就可以正常敷铜，完后去掉方框。

顶起来

我原来一点点布的
